Таймер, паркинг вентилация, паркинг отопление

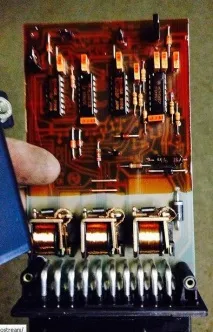

Е, инсталирането на друг ништяк, за да се изпълни функцията за парно отопление, вентилация, имаме нужда от релеен блок, който трябва да определим коя печка имате, защото има три вида блокове и те не са взаимозаменяеми, 12-пинов за IHKA и IHKR1, 20-пинов за IHKR2, IHKR/F3 и 8-пинов червен реле.

В оригинала 20 и 12-пиновите блокове ви позволяват едновременно да изпълнявате функциите за парно отопление и вентилация на паркинга, а релето само една от тези функции.

Сега вижте дали имате окабеляване, ако е имало BC или електронен часовник от завода, тогава намерете съединителя над жабката, ако е имало аналогов часовник от завода (като моя), тогава ще трябва да тъчете плетете се.

За изпълнение взех червено реле, тъй като имам IHKR/F3, но за да приложа и трите функции на тази опция, използвах превключвател с три позиции, като го превключвате, можете да изберете в кой режим ще работи функцията, средната позиция е хронометър, лявата позиция е отопление, дясната позиция е вентилация.

---
