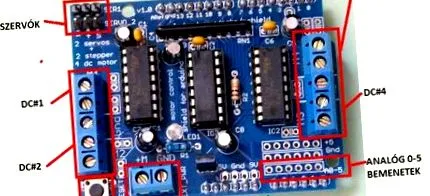

Щит за управление на двигателя

С помощта на щита можем лесно да сглобим устройства, които изискват постояннотокови или стъпкови двигатели. Щитът може да задвижва 2 серво и 4 dc мотора или два степера вместо dcs, това се осигурява от 2 контролера на двигателя L293D ic. Той може да издържи непрекъснато натоварване от 0,6А на устройство и може да издържи на ток до 1,2А.
Външно захранване, което може да бъде свързано към отделен терминал за работа на двигателите, напълно изключен от управлението и типа захранване, като по този начин предотвратява спада на напрежението при използване на двигателите.
Сервомеханите използват контролната верига за 5V усилващ ръб, постояннотоковите или стъпковите двигатели използват външната връзка за захранване. Препоръчително е да запоявате плочи проводници с размер 0,1uF между клемите на двигателите с постоянен ток, за да филтрирате шума, генериран от двигателя, ако това не е достатъчно, тогава двата проводника трябва да бъдат запоени между терминала и тялото.

Цифров щифт

Щитът не използва 6-те аналогови изхода, те могат да се използват и за други цели, в допълнение към тях
цифровите изходи 2 и 13 все още не се използват. Щитът използва следните щифтове:

Цифров щифт 11: Двигател с постоянен ток # 1/Степер # 1
Цифров щифт 3: DC двигател # 2/Stepper # 1
Цифров щифт 5: DC двигател # 3/Stepper # 2
Цифров щифт 6: DC двигател # 4/Stepper # 2


Цифров щифт 9: Серво устройство 1
Цифров щифт 10: Servo # 2 управление
