VMP3 16 канала - висококачествена многоканална електрохимична работна станция EC Labor

Включва измерване на нисък ток, импеданс и висок ток чрез модули за включване.

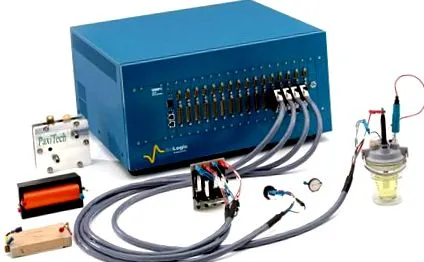

Многоканален потенциостат VMP3 с изследователска степен е изграден по същество около модулен корпус, който може да побере до 16 независими канала.

Аксесоарите VMP3 ви позволяват да измервате нисък ток, импеданс и висок ток чрез модули за включване.

vmp3

Всички външни усилватели на мощност, които могат да бъдат свързани към потенциостата, вграден във VMP3, което го прави идеален за проучване и тестване на батерии.

Всички многоканални потенциостати/галваностати са базирани на множество потребителски системи, позволяващи едновременно свързване на множество компютри към устройството през LAN, позволявайки на много служители да работят паралелно на работна станция.

Изходно напрежение:

Контролно напрежение: ± 10 V регулируемо; [0; 20] V (стандартно); До 60 V с FlexP0060/FlexP0160

Разделителна способност на напрежението: 5 µV в диапазона 200 mV

Токове на измерване:

Обхват на тока: 400 mA - 10 µA (стандартен); До 1 nA (слаб ток)

Максимален ток: ± 400 mA; До 800 A с четири FlexP0012

Текуща резолюция: 0.760 nA; До 76 fA (слаб ток)

1 MHz до 10 µHz

ПРИМЕР за използване на VMP-3

Модулите или пакетите на батериите трябва да бъдат строго тествани, по-специално за поведението на отделните компоненти в пакета, както и за високоефективни електрически приложения като електрически превозни средства и хибридни превозни средства.

Bio-Logic предлага цялостно решение за тази задача. Това ръководство за потребителя описва как да свържете пакета и устройствата и как да настроите софтуера. Данните от цикъла са обсъдени накратко.

Измерване на хардуер

За извършване на такива експерименти са необходими следните инструменти и опции (Фигура 2):

  • VMP3. Този инструмент обработва едновременно контрол и запис на данни.
  • Бустер (тук използваме бустер FlexP 0160). Той е свързан към канал за потенциостат/галваностат на VMP3. Това контролира мощността на пакета.
  • SAM-50 (модул Sense адаптер). Той е свързан с други канали. Всеки елемент се измерва последователно в опаковката. SAM-50 се свързва с пет канала и може да обработи до 10 батерии. До 3 SAM-50 могат да бъдат свързани помежду си за измерване на допълнителни 30V. Тази опция е съвместима само с VMP3.
