Вакуумната деаерация се използва широко в топлоелектрическите централи и в системите за водоснабдяване с топла вода. Вакуумният деаератор се включва след нагревателя вода-вода, където температурата се повишава до 60-65 ° С. В деаерационната колона се поддържа вакуум, така че водата, идваща от нагревателя, да има някакво прегряване (с 5-10 ° C) по отношение на температурата на насищане, съответстваща на налягането в деаератора. При тези условия водата кипи, превръща се в пренаситен разтвор на газове, от който се отделят газови мехурчета. В този случай 90–95% кислород идва от водата във фазата на парите. Освобождаването на останалия разтворен кислород (5-10%) става чрез дифузия и протича бавно. Ежектор с водна струя се използва за изсмукване на отделените газове и поддържане на вакуум в деаератора. За вакуумно обезвъздушаване се използват струйни и струйно-балонни колони. [c.116]
В отоплителната мрежа най-често се използват вакуумни обезвъздушители с прегряване на водата. Премахване на агресивни [c.62]
Ефективността на деаератора се определя от прегряването на водата. Колкото повече прегряване, толкова по-интензивно протича процесът на кипене и следователно, по-бързото обезвъздушаване на водата. Съдържанието на кислород в обезвъздушената вода зависи главно от фракцията на парите (от прегряване) и дълбочината на вакуума (абсолютното налягане в деаерационната колона). Хидродинамично процесът във вакуумен деаератор с прегрята вода е по-стабилен, отколкото в деаератор с нагряване на вода. Съпротивлението на колоната в режим на прегряване е ниско, тъй като количеството пара, движещо се по нея, е относително малко. [c.63]
Недостатъци на експлоатация, както и грешки, възникнали при проектирането на отоплителни кръгове и котелни помещения, които не позволяват организиране на оптималния режим на работа на калцинатори, често водят до сериозни смущения в работата на цялата инсталация за захранване на отоплителната мрежа. Влошаването на работата на калцинаторите в инсталации, където се използват вакуумни деаератори като последен етап на пречистване на водата, е особено силно. Възможностите за отстраняване на свободния въглероден диоксид от вакуумните деаератори са ограничени [28]. [c.64]

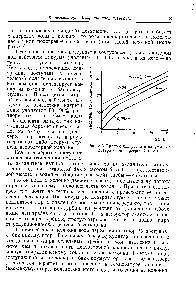

Данните от изпитванията на вакуумните деаератори [12], проведени със съдържание на свободен въглероден диоксид във водата пред деаераторите от около 8 mg/l, показват, че за отстраняването му е необходимо много по-високо нагряване на охлаждащата течност от за постигане на необходимата дълбочина на десорбция на кислород (фиг. 6.15, 6.16). Така че, ако при консумацията на нагревател [c.117]

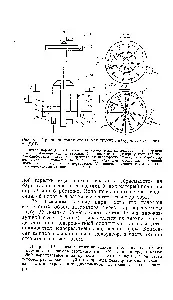

На фиг. 6.1 показва схематична схема на конструкцията на вакуум-обезвъздушител DSV от реактивен тип с капацитет от 50 до 300 m3/h. Водата, насочена за обезвъздушаване, навлиза в горната плоча 3 и преминава през отворите в дъното на плочата в обема на обезвъздушителя. Тази плоча е разделена по такъв начин, че когато скоростта на водния поток се увеличава, последната прелива през пръстеновидния праг 9 и също изтича през допълнителни отвори. Разрезът на горната плоча позволява да се избегнат хидравлични изкривявания със значителна промяна в товара (30-100%). Струите вода падат върху байпасната тава 4, която има гърло за преминаване на пара и отвор 5 под формата на сектор. Секторът от едната страна приляга на вертикална плътна преграда 7, спускаща се до основата на тялото на обезвъздушителя. Над гърлото на преливната плоча има конус 15, който предотвратява навлизането на водни струи в нея. Околовръстен път- [c.119]
В системите за водоснабдяване с топла вода също се използват вакуумни обезвъздушители с едноетапен пакет. По правило вакуумните обезвъздушители осигуряват необходимата ефективност на отстраняване само за кислорода. Така че, GOST 16860-77 за вакуумни деаератори, използвани за обезвъздушаване на подхранващата вода, позволява при ниски стойности на алкалност на първоначалната [c.116]
За да се отстранят некондензируемите газове и да се поддържа вакуум, вакуумните деаератори са оборудвани с газосмукателни устройства, които могат да бъдат изхвърлячи на пара и водна струя или механични вакуумни помпи. [c.226]
В зависимост от работното налягане, при което се извършва дегазация, обезвъздушителите се разделят на следните видове вакуум - DV (за абсолютно налягане 0,0075-0,05 MPa) атмосферно - ДА, работещо при налягане от 0,12 MPa, увеличено до 0,6- 1,2 MPa работно налягане - DP. Вакуумните обезвъздушители (тип DV) се използват най-често за дегазиране на подготвителната вода на топлоснабдителните системи в ТЕЦ и в котелни помещения. Стандартите за качество на водата (Oz, COa) са дадени в гл. 8. Концентрацията на остатъчен кислород в обезвъздушената подхранваща вода не трябва да надвишава стойността, посочена в таблица. 6.3. Свободното COa в обезвъздушената вода трябва да липсва. [c.111]
Вакуумни обезвъздушители [3]. Основи на изчисленията. Изчисляването на вакуумен деаератор с нагряване на вода в него се извършва въз основа на уравненията за пренос на топлина. [c.61]
За хидродинамичното изчисление на вакуумните деаератори се получава формулата [c.62]
Деаератори от атмосферен тип се използват за деоксигениране при генериране на пара при високи температури, вакуумните деаератори осигуряват нагряване на вода до 60 ° C. В инсталациите за ТЕЦ с барабанни котли (100 MPa, 310 ° C), за отстраняване на остатъчния кислород след термични обезвъздушители, водата се обработва допълнително с хидразин. [c.113]
