Заваръчен трансформатор
Обикновено всички LATR имат приблизително еднакъв външен вид: добре вентилирано, заоблено тяло с калаен капак с скала от 0 до 250 V и въртяща се дръжка.
Заваръчен трансформатор на магнитна верига от LATR
В корпуса е поставен тороидален автотрансформатор (ATR), направен върху магнитна верига с голямо сечение. Това е основната магнитна верига, която ще е необходима от LATR за производството на нов заваръчен трансформатор (ST).
Имаме нужда от два еднакви пръстена с магнитни вериги от големи LATR. LATR са произведени в СССР от различни видове с максимален ток от 2 до 10 А. Заваръчните трансформатори за неговото производство са подходящи за тези, чиито размери на магнитната сърцевина ще позволят да се побере необходимия брой завъртания. Най-често срещаният сред тях е ATP тип LATR 1M.
Магнитната верига от LATR 1M има следните размери: външен диаметър 127 mm; вътрешна 70 мм; височина на пръстена 95 мм; сечение 27 см2 и тегло 6 кг. От два пръстена от този LATR можете да направите отличен заваръчен трансформатор.
В много ATR магнитната сърцевина има по-голям външен диаметър на пръстена, но височината и диаметърът на прозореца са по-малки. В този случай тя трябва да бъде увеличена до 70 мм. Пръстенът с магнитна сърцевина е направен от парчета желязна лента, навита една върху друга, заварени по краищата.
За да регулирате вътрешния диаметър на прозореца, е необходимо да отделите края на лентата отвътре и да развиете необходимото количество. Не се опитвайте да го направите с едно движение.
Заваръчният трансформатор е началото на производствената операция, първо трябва да се изолират двата пръстена. Обръщайки внимание на ъглите на ръбовете на пръстените, ако те са остри, те могат лесно да повредят приложената изолация и след това да окажат късо съединение на телта за навиване. По-добре е да залепите някакъв вид еластична лента или камбрик, изрязан по ъглите. Отгоре пръстенът е обвит с малък слой изолация. След това изолираните пръстени са закрепени заедно.
Пръстените се увиват плътно с плътна лента и се фиксират отстрани с колчета, затегнати с електрическа лента. CT сърцевината вече е готова.
Преминаване към следващия елемент производството на заваръчен трансформатор, а именно полагането на първичната намотка.

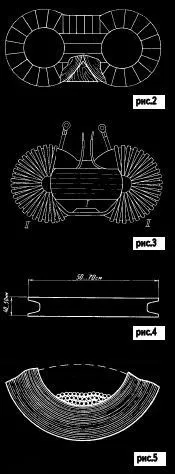

Намотка на заваръчния трансформатор - навита, както е показано на фигура три - първична намотка в средата, и двете секции на вторичната са поставени на страничните рамена. Първичната намотка изисква около 70-80 метра тел, която ще трябва да се изтегля при всеки завой през двата прозореца на магнитната верига. В този случай мога да препоръчам използването на устройството, показано на фигура 4. Първо, жицата е навита върху него и в тази форма лесно се изтегля през прозорците на пръстените. Телът за навиване може да бъде на бучки, всеки десет метра, но е по-добре да се използва цял.
В този случай той се навива на части и краищата се закрепват без усукване и се запояват един към друг и след това се изолират. Диаметърът на проводника, използван в първичната намотка, е 1,6-2,2 mm. в размер на 180-200 оборота.
Започваме да навиваме CT. В края на проводника прикрепяме камбрика с електрическа лента към началото на първия слой. Повърхността на магнитната верига е закръглена, така че първите слоеве ще имат по-малко завъртания от всеки следващ за изравняване на повърхността, вижте Фигура 5. Проводникът трябва да бъде положен завой, за да се завърти, в никакъв случай не претоварвайте проводника върху проводника.
