Мащабиране на водещите пръти
При проектирането на печатни схеми ширината на проводниковите ленти е ограничена от технологичните възможности за производство отдолу и опциите за размер отгоре. Следователно е очевидно да се създадат направляващи шини с ширина, които могат да бъдат произведени с очакваното качество и освен това да спестят място (рентабилни). Но кои параметри влияят върху това какви геометрични размери се препоръчва да се проектират за дадено място? По-нататък ще потърсим отговора на това.
Веригата се нагрява основно, тъй като токът, протичащ през всеки компонент, създава известна степен на загуба. Проводниковите ленти могат да се разглеждат като част от веригата, а не само пасивните и активните компоненти, които трябва да се имплантират. Материалът на направляващите пръти в общия случай 35µm дебело медно фолио. Тъй като този размер е даден, трябва само да определим неговата ширина.
Част от истината е, че днес по-голямата част от веригите са 2 или повече слоя, така че покритието на отвори също е неизбежно. По време на поцинковане на отвори обаче ние поцинковаваме не само стената на отвора, но и самия чертеж. В нашия случай първоначалната дебелина на медното фолио преди поцинковане обикновено е 18µm, до които прибл. 20-25µm се отлага дебел слой галванична мед. Поради това действителната дебелина на медта със сигурност ще бъде повече от 35µm.
НА ширина на водещата лента от това Зависи, каква е величината при даден дебит температура издигам сеt (в таблицата ∆T = 10 ... между 45 ° C) искаме да го позволим. Разбира се, тази температурна разлика не възниква за момент, а достига крайната стойност чрез експоненциално нарастване. И колко дълго това време зависи от топлинната инерция на тестваната верига.
Общият стандарт за проектиране на печатни схеми при определени гранични условия е маса 1препоръчва стойностите в минимални начални стойностида се.
Стойностите в таблицата са 1 или повече слоя За външните слоеве на ПХБ 35µm дебелина за шофьорите, 25 ° С при първоначалната температура, като се приеме, че направляващата лента е пълна площта му е много по-малка от основата платка и драйвер постоянен ток поток.

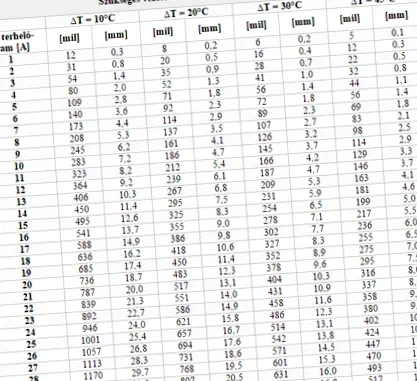

Таблица 1. Минимална ширина на водещите ленти a
върху външните слоеве като функция от проведен ток.
Таблица 2. Минимална ширина на водещите ленти a
върху вътрешните слоеве като функция от проведен ток.
Въз основа на стойностите в таблицата създадох диаграма (Диаграма 1), която a графично четенеможе да помогне на читателите, свикнали с него.
Диаграма 1 Ръководство за определяне на минималната ширина на водача a
ВРАТА външен слоеве с дадено повишаване на температурата.
Диаграма 1 Ръководство за определяне на минималната ширина на водача a
ВРАТА вътрешен слоеве с дадено повишаване на температурата.
Практически пример
Така че, ако например a върху външния слой 20А-и токът ще тече по проводника, и максимално нагряване до 30 ° Cне го позволете, а след това a може да се прочете от таблицата, че 378 милиметра или 9,6 мм трябва да проектираме широка оловна лента. НА от диаграмата точката на оранжевата крива при 20А чрез проектиране на същото стойността получаваме. На вътрешните слоеве поради по-ниското разсейване на топлината по-широк необходими лидери (Таблица 2, Диаграма 2).
