Инсталиране на зумер за размери, които не са изключени

Добър ден на всички. И накрая, бях озадачен през тези почивни дни от инсталирането на зумер с размери 3A0 951 307, който не беше изключен при обикновените хора - реле 36 или зумер (наричан по-долу зумер). Както написах тук, си купих зумер, но тук го отворих и погледнах вътрешността.

За да инсталираме, трябва:
1. Самият зумер

инсталиране

2. Терминали "женски" N90684405 (можете да закупите веднага с проводници - номер 000 979 133, или можете да го използвате от старото окабеляване).

които

3. Електрическа лента или термосвиваема
4. Ако за свързване на проводниците се използва запояване, тогава поялник, ако се използва усукване - ръце.
5. Проводници (използвах от старо окабеляване)

Също така е удобно да използвате снимка на съединителите на релето и предпазителя (PDU) с номериране на щифтове. (Подчертах съединителите, от които се нуждаем)

размери

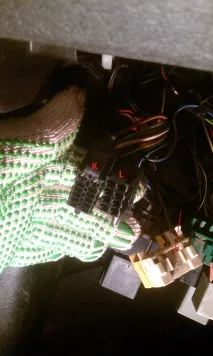

Спускаме PDU надолу, доколкото е възможно. Първо се нуждаем от съединители K, L. За да премахнете съединителите, трябва да дръпнете лоста. (подчертано със стрелка)

инсталиране

След това извличаме съединителите K, L.

размери

Вмъкваме терминал в слот 2 на L конектора (той е празен), вторият терминал трябва да бъде поставен в свързващия блок, в горната част на PDU, където идва кафяво-жълтата жица от превключвателя на вратата на шофьора. (на предишната снимка съединителят е подчертан със стрелка)
