Като се замислим, всеки усилвател генерира напрежението и тока, необходими за задвижване на високоговорителя от постояннотоковото захранване, захранвано от неговото захранване.
От това следва, че без добро захранване можем да изградим само лош усилвател.
Заводският Canamp има трансформатор 2x9V около 16VA, четири диодна корекция, след това буфер 4700µF и охлаждане 100nF.
Не разполагах само с трансформатор 2x12V, така че стабилизирах напрежението. Избрах поле 7812 и неговата отрицателна двойка, 7912.

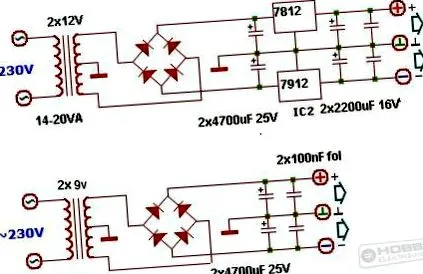

Чертеж на моето захранване:
