Витла на моторна лодка (2/3) - всичко за кавитацията, вентилацията и ефекта на стъпката на витлото

16 октомври 2019 г.

Написано от Франсоа Майер

=> Пълен файл: гребни витла

Продължение на нашето досие за витла за моторни лодки, произведено с помощта на Mercury Marine. За да разберем по-нататък работата и оразмеряването на витлата, нека сега разгледаме явленията на кавитация, вентилация и ефекта от стъпката на витлото. След това ще обсъдим техническите концепции за Cup, Rake и Skew.

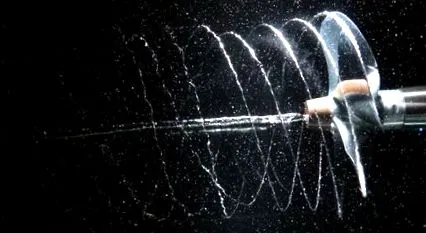

Кавитация

моторни

Кавитацията се причинява от нарушаване на потока вода пред витлото. Кавитацията започва, когато във водния поток се създаде зона с ниско налягане. С увеличаване на скоростта ниското налягане се увеличава, докато кара съседен обем вода да заври. Кавитацията причинява повреда на витлото от енергията, съдържаща се в тези мехурчета пара.

Връзките между формата, повърхността, ъгъла на атака и изкривяването на витлото се изчисляват фино от конструкторските бюра на производителите, за да се сведе до минимум началото на кавитацията.
За да ограничим появата на кавитация, можем:

  • Спуснете витлото
  • Ограничете рейка
  • Увеличете наклон

Вентилация

Вентилацията е резултат от въздушните мехурчета от повърхността или отработените газове, достигащи нивото на витлото, отчасти замествайки водата. Тези джобове с газ карат витлото да губи въртящ момент, като вече не намира лифта на водата, който да го "хапе". Оборотите на двигателя се покачват и не можем да загубим скорост.

Това е често срещано в случай на тесни завои, прекомерно използване на тапицерия във високо положение или много висок монтаж на двигателя. За да се предотврати вентилация, над витлото е монтирана антивентилационна плоча.
Като цяло тази плоча е монтирана на повече или по-малко 2 см над или под нивото на дъното на лодката.

На много бързи лодки плочата може да бъде разположена на няколко десетки сантиметра под нивото на дъното на лодката.

Антивентилационната плоча

Посока на въртене и ефект на стъпката на витлото

Ефектът на стъпката на витлото се усеща главно в присъствието на трансмисия на вала.
