Сглобяване на компютъра
Кабелна инсталация
Монтаж на вътрешни захранващи кабели
Съединители за захранване на дънната платка
Подобно на други компоненти, дънната платка се нуждае от мощност, за да работи. Главният конектор за захранване с разширена технология (ATX) има 20 или 24 пина. Захранването може да има и 4-пинов, 6-пинов или 8-пинов AUX конектор за захранване, който се включва в системната платка. 20-пиновият конектор се побира в 24-пинов контакт на дънната платка.
Следвайте тези стъпки, когато инсталирате захранващите кабели на дънната платка:

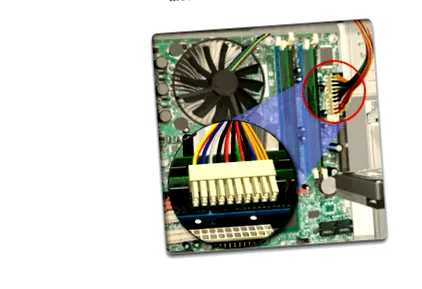

1. Поставете 20-пинов конектор за захранване ATX в гнездото на дънната платка (Фигура 1).
2. Внимателно натиснете конектора надолу, докато щракне.
3. Поставете 4-пиновия AUX конектор за захранване в гнездото на дънната платка (Фигура 2).
4. Внимателно натиснете конектора надолу, докато щракне.
SATA конектори за захранване
Конекторът за захранване SATA има 15 извода. Този тип съединители са предназначени за свързване към твърди дискове, оптични устройства или всяко устройство със SATA конектор за захранване.
Конектори за захранване Molex
Твърдите дискове и оптичните устройства, които нямат конектор за захранване SATA, използват съединител за захранване Molex.
ВНИМАНИЕ: Не използвайте Molex конектор и SATA конектор за захранване едновременно на едно и също устройство!
Конектори за захранване Berg
4-пиновите съединители за захранване Berg захранват флопи дисковите устройства.
Следвайте тези стъпки, за да инсталирате съединителите за захранване:
1. Свържете конектора за захранване SATA към твърдия диск (Фигура 3).
2. Свържете конектора за захранване Molex към оптичното устройство (Фигура 4).
3. Свържете 4-пиновия конектор за захранване Berg към FDD (Фигура 5).
4. Свържете 3-пиновия съединител на захранващия вентилатор към съответния съединител на вентилатора на дънната платка в съответствие с инструкциите в ръководството на системната платкаФигура 6).
5. Свържете останалите кабели към подходящите съединители според ръководството на дънната платка.
Инсталиране на кабели за данни
Устройствата са свързани към системната платка с кабели за данни. Свързаното устройство определя вида на използвания кабел за данни.
Кабелът за данни PATA
Кабелът PATA понякога се нарича лентов кабел, тъй като е широк и плосък. Този тип кабел може да съдържа 40 или 80 ядра. Обикновено има три 40-пинови конектора. Конекторът от единия край на кабела се свързва към системната платка, а другите два се свързват към устройствата. Ако в устройството има множество твърди дискове, главното устройство е свързано към крайния съединител. Подчиненото устройство е за централния конектор.
Цветна ивица на кабела за данни показва жицата за щифт # 1. Свържете PATA кабела към устройството, така че щифт 1 на кабела да се подравни с щифт 1 на съединителя на устройството. Обикновено най-близкият щифт на съединителя на задвижването до съединителя за захранване е сериен номер 1. Много по-стари дънни платки имат два PATA контролера, които могат да обработват общо до четири PATA устройства.
Кабелът за данни SATA
Кабелът за данни SATA има 7-пинов конектор. Единият край на кабела се свързва със системната платка, а другият край се свързва с всяко устройство със SATA конектор. Много дънни платки имат четири или повече SATA контролери.
Кабелът за данни на дискетата
Кабелът за данни на дискетата има три 34-пинови конектора. Както при кабела за данни PATA, лента на кабела за данни на дискетата показва щифт 1. Конекторът от единия край на кабела се свързва със системната платка, а другите два се свързват с устройствата. Ако в компютъра ви има повече от едно флопидисково устройство, устройството с етикет A: ще се свърже към конектора в края на кабела. Задвижване B: е свързано към централния конектор. Много кабели за данни на дискети са усукани, за да позволи на устройството, свързано към единия край на кабела, да бъде идентифицирано с буквата А: ако в компютъра са инсталирани две флопи дискови устройства.
