Пълната компенсираща способност на U-образни и обективни компенсатори A/се осигурява при условие на предварително разтягане на компенсаторите (prp инсталация) с количество, равно на 0,5 M. [c.529]
При подмяна на участъци от тръбопроводи, работещи при високи температури, както и при полагане на допълнителни линии, компенсаторите за разширяване на температурата се разтягат. Размерът на разтягане може да се определи по формулата [c.251]
За да се определи величината на компенсатора (или огънат завой), термичното удължение на участъка на тръбопровода се намира по формулата, дадена на страници 96-97. [c.223]
В случаите, когато няколко разширителни фуги са разположени едновременно в една и съща равнина, разположени на успоредни тръбопроводи, една в друга, а в някои други случаи, предварителното разтягане на разширителните фуги се заменя с опъването на тръбопровода в студено състояние по време на инсталация. [c.143]

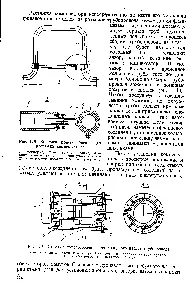

Фигура: на 37. Винтово устройство за разтягане на компенсатори [c.251]
Размерът на предварителното разширение на компенсатора обикновено се приема равен на 0,5D, където L е термичното удължение на компенсирания участък на тръбопровода между двете най-близки фиксирани опори. [c.262]
Тъй като околната температура по време на инсталационния период в повечето случаи е по-висока от най-ниската температура на тръбопровода, предварителното разширение на компенсаторите трябва да бъде намалено със стойността на Apopr, която се определя по формулата [c.26]
Когато U-образната разширителна фуга е опъната студена, монтажът на тръбопровода заедно с разширителната фуга се извършва по обичайния начин, само в една от най-близките фуги се задава междина, равна на определената стойност на разширяването на разширителната фуга. За да избегнете изкривяване, не използвайте за разтягане фуга, непосредствено съседна на компенсатора (фиг. 47). [c.143]
На тръбопроводи, работещи при температури под 0 ° C, вместо разтягане на компенсаторите, те се компресират предварително. [c.263]
За предварително разтягане на компенсатора по време на монтажа са предвидени шипове с гайки, които свързват корпуса и стълбовете. [c.462]
Разширителните фуги се съставят в акт, който показва конструктивната дължина на разширителните фуги преди и след разширението. [c.263]
Стойностите на термичното удължение, посочени в таблицата, могат да се възприемат от компенсатора, при условие че компенсаторът е предварително разтегнат с 0,5 А. Недостатъците на U-образните компенсатори са значителни размери и тегло. При вътрешно налягане от 0,2-6 kg/cm в тръбопровода е препоръчително да се използват разширителни фуги за лещи или дискове (фиг. 11.10). [c.548]
С такова удължение разширителната фуга ще заеме първоначалното си положение и няма да изпитва напрежение по време на работа на тръбопровода. Компенсаторите се разтягат с помощта на специални устройства (фиг. 6.37), с които е монтиран компенсаторът. След фиксиране на краищата на тръбопровода върху неподвижни опори, устройството се отстранява. [c.251]
Недостатъците на U-образните разширителни фуги, свързани с експлоатацията, включват необходимостта от инсталиране на допълнителни дренажни тръби и вентилационни отвори, които изискват поддръжка, както и значителната трудоемкост на предварителното разтягане на разширителните фуги, когато те се използват на тръбопроводи с диаметър повече от 300 мм. [c.123]
Разширителното съединение не трябва да се опъва в завареното съединение в съседство с него (Фиг. 120) .Посоченото съединение трябва да се заварява (връзката на фланеца е фиксирана с шипове) преди разтягане на разширителното съединение. Не може да се разтегне огъване [c.225]
Временна дървена вложка или пръстен с необходимата ширина се вкарва в фугата вляво за разтягане на компенсатора. [c.143]
При опъване на компенсатори на тръбопроводи от легирана стомана не се допуска заваряване на подложки или пръстенови заварки. В този случай скобите на устройството се захващат върху тръбите със сила, достатъчна да ги закрепи здраво. [c.263]
При подмяна на отделни участъци от тръбопровода разширителните фуги и огънатите завои се разтягат, за да компенсират удълженията на тръбопровода по време на работа. Операцията по разтягане се нарича студено изтегляне на тръбопровода. [c.223]
Студеното разтягане на компенсатора обикновено се извършва в размер от 50 до 100% от топлинното разширение на тръбопровода. Може да се извърши предварително, преди инсталирането на компенсатора на място или директно върху тръбопровода. За предварително разтягане, винтово устройство от вида, показан на фиг. 111. Предварително опънатата разширителна фуга заедно с устройството се монтира на прави участъци от тръбопровода и се присъединява към него чрез заваряване или върху фланци след приключване на всички ремонтни дейности по тръбопровода преди нагряване и продухване на устройството за разтягане. [c.253]
Разширителната фуга е опъната директно на мястото на монтажа върху един от съединителите на тръбопровода между тях [c.265]
