Налягането на природния газ намалява по време на транспортиране по тръбопровода поради загуби от триене. За да се поддържа непрекъснат транспорт и да се увеличи транспортният капацитет, е необходимо да се увеличи налягането. Тази задача се изпълнява от компресорни станции, инсталирани на определени точки в тръбопроводите. В нашата система ние работим с високопроизводителни газови турбини, подобни на тези, използвани в самолети на 8 места - Beregdaróc, Nemesbikk, Hajdúszoboszló, Városföld, Csanádpalota, Szada, Báta, Mosonmagyaróvár - за задвижване на центробежни компресори, транспортиращи природен газ.

Природният газ се транспортира при високо налягане (40-75 бара). Това налягане е 20-40 пъти по-голямо от налягането на автомобилна гума или 400-700 метра под морското равнище.

В преносната линия, използвана за транспортиране на газа, течащият газ, в контакт с вътрешната стена на тръбата, се вихри и трие, така че налягането му непрекъснато намалява. За да се поддържа непрекъснато доставката на газ и да се увеличава транспортният капацитет, е необходимо да се увеличи налягането. Тази задача се изпълнява от компресори, инсталирани на преносната линия.

За повишаване на налягането в компресорните станции се използват високоефективни центробежни компресори с газови турбини.

Работата на тези устройства е сравнима с тази на самолетни турбини и центробежни компресори с компресори, използвани в автомобилните двигатели.

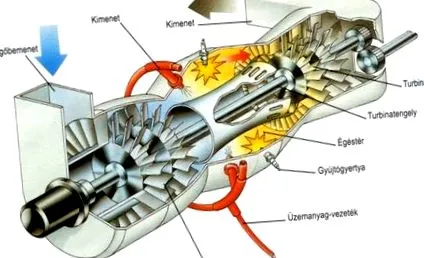

Принцип на работа на газова турбина

компресорна

Принцип на работа на газова турбина, използвана в станции.

Многостепенният аксиален въздушен компресор всмуква околния въздух през филтри, които при компресиране до налягане от 10-20 бара при завъртане. Сгъстеният въздух тече в горивната камера, където се смесва природният газ, използван като гориво. В зависимост от вида на газовата турбина, в горивната камера е достатъчна газово-въздушна смес. Горещите димни газове преминават през етапите на газовия генератор и освобождават част от вътрешната си енергия в кръг, като по този начин въртят газовия генератор и въздушния компресор на обща шахта с него. Ето как газовата турбина непрекъснато работи.
