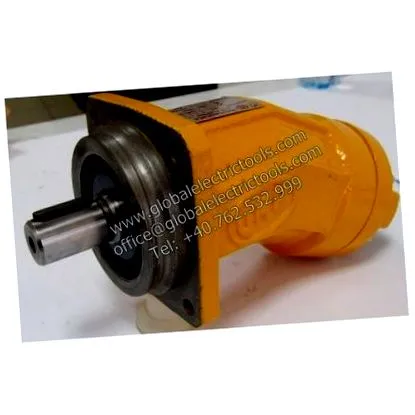

Хидравлична помпа с аксиални бутала F 120

Помпите с постоянен поток F1A са с конструкция "наклонен блок" и се използват в хидравлични задвижващи системи.

Те могат да се използват както като хидравлични генератори, така и като хидравлични двигатели както в стационарен режим, така и в мобилен режим.

Като помпи потокът е пропорционален на скоростта на задвижване, а като двигатели скоростта е пропорционална на входящия поток.

Помпите/двигателите с постоянен поток тип F1A са двупосочни, позволявайки обръщане на посоката на потока на флуида чрез промяна на посоката на въртене на задвижващия вал.

Препоръчва се да се използва добавено хидравлично масло за екстремно налягане.

Температурата на остатъчното масло винаги е над температурата на резервоара, поради което в нито една зона на инсталацията температурата няма да надвишава 90 градуса по Целзий.

При екстремни условия, когато горните условия не могат да бъдат изпълнени, ще бъдат взети допълнителни мерки за охлаждане на хидравличния агент.

Ъгъл на наклон: 15 °, 18 °, 21 °, 25 °

Тип на задвижващия вал: P - перо; C - жлебове

Те могат да бъдат монтирани в или извън резервоара в хоризонтално или вертикално положение.

Независимо от позицията за монтиране, дренажната тръба трябва да бъде ориентирана така, че корпусът да е постоянно запълнен с масло и да бъде оразмерен така, че налягането в корпуса да не надвишава 3 бара.

Хидравлична помпа с аксиални бутала F 110 A

Хидравлична помпа с аксиални бутала F 112 A

Хидравлична помпа с аксиални бутала F 116 A

Хидравлична помпа с аксиални бутала F 118 A

Хидравлична помпа с аксиални бутала F 120 A

Хидравлична помпа с аксиални бутала F 125 A

Хидравлична помпа с аксиални бутала F 132 A

Хидравлична помпа с аксиални бутала F 140 A

Хидравлична помпа с аксиални бутала F 120 \ u00a0 \ n

Описание и използване \ n

Помпите с постоянен поток F1A са с конструкция "наклонен блок" и се използват в хидравлични задвижващи системи. \ н

Те могат да се използват както като хидравлични генератори, така и като хидравлични двигатели както в стационарен режим, така и в мобилен режим. \ н

Като помпи потокът е пропорционален на скоростта на задвижване, а като двигатели скоростта е пропорционална на входящия поток. \ н

Помпите/двигателите с постоянен поток тип F1A са двупосочни, позволявайки да се обърне посоката на потока на течността чрез промяна на посоката на въртене на задвижващия вал. \ н

Препоръчително е да използвате хидравлично масло, добавено за екстремно налягане. \ н

Температурата на остатъчното масло винаги е над температурата на резервоара, поради което в никоя зона на инсталацията температурата няма да надвишава 90 градуса по Целзий. \ н

При екстремни условия, когато горните условия не могат да бъдат изпълнени, ще бъдат взети допълнителни мерки за охлаждане на хидравличния агент. \ н

Технически характеристики \ n00a0 \ u00a0 \ u00a0 Технически характеристики \ n

Диаметър на буталото: \ u00a0 \ u00a020 \ n

Ъгъл на наклона: \ u00a0 15 = 0, 18 \ u00b0, 21 \ u00b0, 25 \ u00b0 \ n

Тип на задвижващия вал: \ u00a0P - перо; C - жлебове \ n

Монтажна позиция \ n00a0 \ u00a0 \ u00a0 \ u00a0

Те могат да бъдат монтирани във или извън резервоара в хоризонтално или вертикално положение. \ н

Независимо от позицията за монтиране, дренажната тръба трябва да бъде ориентирана така, че корпусът да се запълни постоянно с масло и да се оразмери така, че налягането в корпуса да не надвишава 3 бара. \ н

\ u00a0 \ u00a0 \ u00a0 Конструктивни варианти: \ n

Хидравлична помпа с аксиални бутала F 110 A \ n

Хидравлична помпа с аксиални бутала F 112 A \ n

Хидравлична помпа с аксиални бутала F 116 A \ n

Хидравлична помпа с аксиални бутала F 118 A \ n

Хидравлична помпа с аксиални бутала F 120 A \ n

Хидравлична помпа с аксиални бутала F 125 A \ n

Хидравлична помпа с аксиални бутала F 132 A \ n

Хидравлична помпа с аксиални бутала F 140 A \ n
