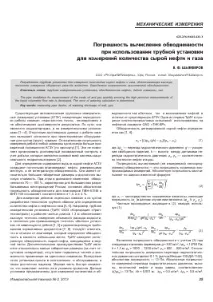

ГРЕШКА ПРИ ИЗЧИСЛЯВАНЕ НА ВОДЕН КАПАЦИТЕТ ПРИ ИЗПОЛЗВАНЕ НА МОНТАЖ НА ТРЪБИ ЗА КОЛИЧЕСТВЕНИ ИЗМЕРВАНИЯ
Цена:
Автори на произведението:
Научно списание:
Година на издаване:
Текст на научна статия на тема „ГРЕШКА ПРИ ИЗЧИСЛЯВАНЕ НА ВОДАТА ПРИ ИЗПОЛЗВАНЕ НА ТРЪБЕН ЕЛЕМЕНТ ЗА ИЗМЕРВАНЕ КОЛИЧЕСТВОТО НА СУРОВОТО МАСЛО И ГАЗ
Несигурност при изчисляване на прекъсването на водата, когато се използва тръбна инсталация за измерване на количеството суров нефт и газ
LLC RN-UfaNIPIneft, Уфа, Русия, e-mail: ShayakberovVF & Ufanipi.ru
Разработена е тръбна инсталация за измерване на количеството суров нефт и газ, което осигурява висока точност при измерване на обемния дебит на течността. Определена е грешката на изчисленото отпадане. Ключови думи: тръбна измервателна единица, прекъсване на нефтената вода, дебит на кладенеца, газ.
Разработена е тръбна инсталация за измерване на количеството суров нефт и газ, осигуряваща високо прецизни измервания на обемния дебит на течността. Определя се грешката при изчисление на поливането. Ключови думи: уред за измерване на тръби, изливане на кладенец, газ.
Съществуващите автоматични групови измервателни (измервателни) инсталации (AGZU), които периодично измерват дебита на кладенци, не са достатъчно точни, не работят и не осигуряват надеждността на резултатите. Всъщност те са индикаторни, а не измервателни устройства [1-4]. Липсата на надеждни данни за дебита на кладенеца създава затруднения при проектирането на оборудване за клъстери на кладенци (групи). Относителната грешка при измерване на дебита на която и да е ямка на клъстера винаги е по-голяма от намалената грешка на AGSU (съгласно паспорта) [1]. Това не позволява организирането на надежден контрол на дъното и счетоводство на производството, които са в основата на цялата система за рационално използване на недрата [2].
За да се определи съдържанието на вода в суровия нефт, AGSU е оборудван с вградени измерватели на влажността на маслото, които измерват локалното, а не интегралното изрязване. Те имат относително големи габаритни размери и доста висока цена. В същото време, в диапазона на вариране на водното рязане от 70 - 100%, което е характерно за по-голямата част от развитите полета в Русия, основната абсолютна грешка на водния разрез за влагомери PVN-615M и VNP-100 е ± 1,4 и ± 4%, съответно.
За измерване на дебита на отделните кладенци и техните клъстери е разработена тръбна технология за определяне на количеството нефт и петролен газ [5, 6]. Например, измервателен уред за тръби (TrIU, LLC "Corporation" Ural-Technostroy ") с работна секция с дължина 1,3 m осигурява висока точност на измерване на обемния дебит на течността, няколко пъти по-висока от точността на конвенционалните инсталации, независим от дебита [1, 2] и отговарящ на изискванията на нормативните документи [7, 8]. Трябва да се отбележи, че за разлика от измервателя на влагата, който определя изрязването на вода на някакво малко място, TRIU измерва интегралния разрез на водата на суровия нефт, разположен в измерената част. Допълнителни предимства на TRIU са относително малките габаритни размери (поради липсата на сепаратор), липсата на движещи се части и възможността за използването му в единични кладенци. В резултат на това инсталацията е лесна за производство и поддръжка, а също и доста надеждна. Измервателната част може бързо да бъде премахната, което позволява почистването й на полето. Тези инсталации са предназначени за измерване на количеството и обема-
водно съдържание както на конвенционалните, така и на вискозитетните масла, за разлика от съществуващите AGZU. Един от първите TRIU в процеса на полеви изпитания беше използван в нефтен кладенец на ОАО "TNK-BP".
Водният разрез на дегазиран суров нефт се определя като [1, 6]:
Пон = [(ДРж 'db) - Рн]/(Рв - Рн), (1)
където Arzh е хидростатичният спад на налягането; г - ускорение на свободното падане; B е височината между хидростатичните сензори за диференциално налягане; рн, рв - съответно плътността на маслото и водата.
Грешката на изчисленото (не пряко измерено) изрязване на водата е грешката на косвените възпроизводими измервания. Абсолютната грешка се изчислява с помощта на добре познатата формула
където x-, са директно измерени величини с грешка на Ax- (в този случай те са Arzh, b, pb, ph).
