Авария на ВЕЦ Саяно-Шушенска 2009
ВЕЦ Саяно-Шушенская: малки неща с катастрофални последици
Предмет: ВЕЦ Саяно-Шушенская (SSHGES), река Енисей, близо до село Черемушки, на 32 км от Саяногорск, границата на Красноярския край и Република Хакасия, Русия. Станцията принадлежи на JSC RusHydro.
Жертви: убит - 75 души, ранен - 13 души.

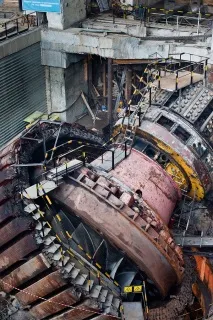

Турбинното помещение на ВЕЦ Саяно-Шушенская след аварията
Причини за бедствието в SSHHPP
Опитът от големи бедствия, причинени от човека, показва, че в повечето случаи въпросът за причините за произшествията остава не напълно изяснен и понякога дори представлява загадка. В случая с аварията в ВЕЦ SSH обаче всичко е съвсем различно: причините за инцидента са известни, всички извършители са идентифицирани и много служители са наказани.
Основната причина за бедствието е чисто техническа. Поради конструктивните особености на водноелектрическия възел № 2 в неговите опори (шпилки) се образуват напрежения от умора, които с повишена вибрация водят до тяхното разрушаване. Най-просто казано, щифтовете, държащи капака на турбината, са скъсани, капакът е откъснат от напора на вода и какво се е случило.
Но, както обикновено се случва, това не е направено без причини от „организационен и регулаторен характер“. Ръководството на SSHGES не се погрижи навреме за ремонта, главният инженер не обърна внимание на критичните показания на датчиците, обслужващият персонал не спазваше точно длъжностните характеристики ... Всичко това изигра роля в възникване на извънредна ситуация и може би дори нещо повече от износване на оборудването.
Алтернативна версия на причината за бедствието
В публикацията на Mr. Андрей на Конте „Кибер оръжието е сурова реалност“ https://cont.ws/post/72548/ беше представена алтернативна оригинална версия, в която се посочва, че първопричината за катастрофата е вирусът Stuxnet като елемент на кибер оръжие, използвано злонамерено срещу Русия, за да подкопае икономиката.
Разполагайки с тези данни, изобщо не е трудно да се завърти системата на блока през микроконтролера GRARM, така че постепенно, след няколко часа, да задвижва турбинна единица с електрически генератор на един вал в резонансната зона. След това щифтовете, държащи капака на турбината, започнаха да се отклоняват от вибрациите на тялото, което беше пряката причина за бедствието. Работата на турбината и генератора в автоматичен режим се контролира от специална система, наречена система за управление на активната и реактивната група мощности (GRARM). "
Преди да се говори за хронологията на събитията и развитието на бедствието, трябва да се отбележат два важни момента.
Първо. Характеристика на хидравличните агрегати SSHGES. Инсталираните на станцията хидравлични турбини PO230/833-V-677 имат една неприятна характеристика: наличието на зона на непрепоръчителна работа между две зони на разрешена експлоатация. Какво означава? В зоната на непрепоръчителна работа (зона - определена комбинация от мощност на хидравличната турбина и налягане на водата) в турбината възникват повишени вибрации, шум и дори хидравлични удари. Просто е невъзможно да се заобиколи тази зона - турбината се оказа в неблагоприятен работен режим (макар и не за дълго време) всеки път, когато мощността се увеличава или намалява. И всеки път стресът се натрупва във фибите. А от някои шипове гайките просто се отвиват поради вибрации.
Второ. Характеристика на режимите на работа на хидравличните агрегати SSHHPP. Станцията е част от Обединената енергийна система на Сибир (UES) и се управлява от системата за автоматично управление на режима на енергийните системи по отношение на честотата и мощността - ARCHM. Система за групово управление за активна и реактивна мощност (GRARM) е инсталирана директно на станцията. Тези системи автоматично контролират генериращите мощности на големи електроцентрали, като ви позволяват бързо да преразпределяте товари между тях по време на пиковете на енергопотребление, в случай на аварии и в други случаи.
От тези забележки става ясно какво се е случило на гарата.
0:31. По командване на диспечера управлението на водноелектрическите блокове на SSHHES беше прехвърлено на GRARM. Хидроагрегат No2 работеше в нормален режим цяла нощ.
