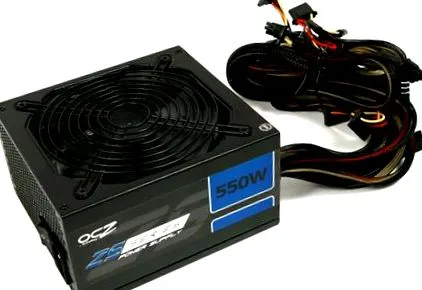

OCZ ZS 550 отвън
Две доста интересни OCZ емисии попаднаха в нашата редакция. Моделите, които отговарят на днешните изисквания, обаче не са сред изключително ефективните, абсолютно елитни DC-DC захранвания, обикновено измерени в злато. Серията ZS е втората най-проста серия мощности на OCZ; имахме най-малкия модел от 550 вата в триото, но има и 650 и 750 вата от него. Силна мощност от черен корпус от среден клас излезе от усъвършенстваната кутия с огромен 135 мм вентилатор и напълно заредени кабели.
24-пиновият основен проводник, който се насочва към дънната платка, е дълъг 50 сантиметра, спомагателният 12-волтов, а осем-пиновият, със своята 65-сантиметрова дължина, също достига целта си в корпуси с по-високо дъно. (В долните корпуси, разбира се, този дълъг кабел може да бъде предимство.) За графични карти получавате 8-пинов и 6-пинов конектор на 60 и 70 сантиметра от захранването на един проводник, така че винаги ще бъде подходящ за захранване на двуконечен VGA. За двойка графични карти може да възникнат проблеми от факта, че двата конектора са само на 10 сантиметра един от друг.
За складовете за данни получаваме два пакета SATA с четири конектора, разположени на разстояние 9 сантиметра. Единият пакет е по-къс, съединителите започват от 40 сантиметра, а другият от седемдесет. Трите конектора за захранване IDE също бяха плътно подредени върху окабеляване, като първият беше на 60 инча от захранването. Интересното е, че вече нямаме захранващ конектор за дискетата, въпреки че и повечето няма да го пропуснат.
Здравейте
OCZ ZS 550 отвътре
Захранването OCZ ZS 550 има два важни технически параметъра. Единият е, че неговата 12-волтова секция е оставена в едно и може да достави до 38 ампера или 456 вата. Другото е, че отговаря на бронзовото ниво на стандарта 80 Plus по отношение на ефективността, така че работи с ефективност от поне 85% при половин натоварване, 20% при пълно натоварване и 82% при пълно натоварване.
Вътре открихме 135-милиметров сачмен вентилатор Globefan с доста малка мощност на двигателя от 0,28 ампера. Не се очаква да мрънка при ниски скорости и лагерът му няма да се износва толкова бързо, колкото обикновените лагерни решения. Вътрешните схеми идват от добре познатия доставчик на High Power (OEM) в категорията за силен среден клас, а по-големите модели от 650 и 750 вата също са изградени на същата основа.
Контролът беше поверен на популярната и много разпространена ШИМ и PFC верига Champion CM6800TX. Кондензаторите Nippon Chemi Con, сертифицирани при 85 ° C и 105 ° C на изхода, са по-малко податливи на нагряване. От трите отделни намотки на изхода може да се заключи, че напреженията 3.3, 5 и 12 волта са били контролирани отделно.
OCZ ZT 750 отвън
По-сериозно парче е 750-ватовото захранване от серията OCZ ZT. Основната му характеристика е, че е напълно модулен, така че не само кабелните снопове, водещи до периферните устройства и графичните карти, но и тези, обърнати към дънната платка, могат да бъдат изключени. За някои това може да е излишно преувеличение, тъй като 24-пиновият захранващ кабел на дънната платка и аксесоарът с четири или осем извода трябва да бъдат свързани така или иначе, но потребител, който често разглобява моддер или машина, може да се възползва от тази функция.
Семейството OCZ ZT също има трима членове с номинална мощност 550, 650 и 750 вата. Имахме най-мощния модел, към който са добавени много конектори. Пакетите, водещи до дънната платка и графичните карти, получиха класически чорапи. 24-пиновият основен пакет е дълъг 50 инча, а кабелът, който завършва в четирите съединителя за графична карта PCI Express, който завършва в четири осем-пинови съединителя, е същите 55 сантиметра като двата допълнителни, също осем пина, 12 -волтови пакети дънни платки. Последните ще стигнат до местоназначението си зад дънната платка в корпус със средна височина и ниска мощност, а при по-високи корпуси така или иначе е включено удължение.
Захранващите кабели за периферните устройства бяха поставени върху плоски лентови кабели, които се побират в по-малко пространство, но не са кодирани с цвят от класическите чорапи, а са черни. Общо девет SATA конектора бяха разделени на три пакета съответно на 40, 55 и 70 сантиметра от захранването. Със същата подредба, шест конектора за захранване IDE могат да бъдат намерени на два пакета, а дискета може да бъде направена от един с включения преобразувател. Важно е да се отбележи, че всички дънни платки и периферни пакети могат да бъдат свързани към захранването едновременно. По-малките модели се предлагат с малко по-малко кабелни снопове.
