Трябва да се отбележи, че сред различните видове магнитни газови анализатори, термомагнитните устройства са най-често срещани. [в.82]

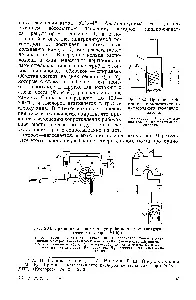

На фиг. 133 показва диаграма на газовия поток в измервателната камера на газовия анализатор MGK-348, който използва явлението термомагнитна конвекция. [c.263]
Термомагнитният газови анализатор (анемометър с гореща тел) е стъклена тръба, монтирана близо до полюсите на магнитната система, на външната повърхност на която е навита спирала, състояща се от две секции. Когато протича електрически ток, спиралата се нагрява- [c.927]
Защита от въздействието на други фактори. Специфичните фактори, които определят работата на всички електрически устройства без изключение, включват захранващото напрежение. Напрежението има силен ефект върху показанията на измервателните уреди. Например, когато се промени с 10%, термомагнитните газови анализатори MGK-348 и MGK-6 променят показанията си с 1,0%, термокондуктометрични [c.223]
Термомагнитният газови анализатор MGK-2 е предназначен за непрекъснато определяне или регулиране на съдържанието на кислород [c.454]
Автоматичният термомагнитен газови анализатор MN 5106 е предназначен за непрекъснато измерване и регистриране на обемната концентрация на кислород в продуктите от горенето. Устройството е комплектовано със записващо устройство. [c.107]

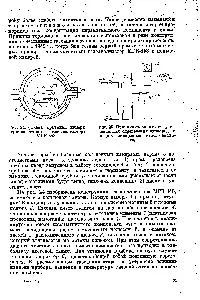

Друг вид термомагнитен газови анализатор е показан схематично на фиг. 102. Основната му част е пръстеновидна камера с хоризонтална свързваща тръба. На грубата има нагревателна намотка, на ръба на която има обувки с постоянен магнит. Спад на налягането възниква в хоризонталната тръба в следствие на факта, че от едната страна на оста на симетрия на магнитното поле има по-студен (по-парамагнитен) газ. Този спад на налягането води до движение на газа. Нагревателната намотка е разделена на две секции и служи като инструмент за определяне на дебита на газа, който е пропорционален на концентрацията на кислород. Първият участък от нагревателната намотка по протежение на газовия поток се охлажда от газовия поток, а вторият, напротив, се загрява. [c.235]
За определяне на съдържанието на кислород може да се използва всеки автоматичен анализатор на кислороден газ, който работи заедно с вторично устройство, чиято скала се градуира в проценти на кислород, съдържащ се в отработените газове. Най-надеждните магнитни газови анализатори се основават на феномена на термомагнитната конвекция. При производството на фосфати широко разпространени са магнитните газови анализатори от типа MN. [c.230]
Така наречените термомагнитни газови анализатори използват факта, че магнитната чувствителност на кислорода намалява с повишаване на температурата. Следователно, когато кислородът се нагрява в магнитно поле, възниква движение на кислорода (термомагнитна конвекция или магнитен вятър) в резултат на факта, че студен магнит се вкарва в магнитното поле, измествайки нагрятото. [c.355]
Автоматични термомагнитни анализатори на кислороден газ с непрекъсната работа. При производството на кислород газовите анализатори също се използват за непрекъснато определяне на съдържанието на кислород в газовете въз основа на неговите магнитни свойства. Кислородът на всички газове, използвани в промишлеността, има доста висока магнитна чувствителност - 150 пъти по-голяма от тази на азот, водород и други газове. Ако кислородът бъде въведен в магнитно поле, неговите молекули се намагнитват и започват да се привличат от магнит. Магнитната чувствителност на кислорода силно зависи от температурата с повишаване на температурата, тя рязко намалява. [c.655]

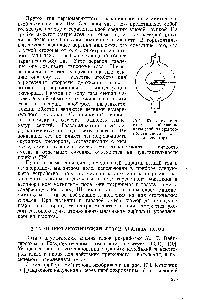

Основният принцип на работа на термомагнитния газови анализатор за кислород е показан на фиг. 282. Камерата, разположена между магнитните полюси 2, е пълна с кислород. Той съдържа нагревателна намотка 3, изработена от платинена тел с диаметър 0,05 mm; преди това съпротивлението на жицата беше точно измерено. Под въздействието на магнитно поле по-студените молекули кислород, разположени по стените на камерата, започват да се привличат към магнита, а молекулите на газа, разположени близо до спиралата, като по-топли, се намагнетизират в по-малка степен и поради това се изтласкват от магнитното поле от по-студени газови частици. В резултат на това близо до повърхността [c.655]
В допълнение към описаните термомагнитни газови анализатори се използват и автоматични кислородни анализатори, базирани на други физикохимични принципи, например термохимични (TCG), електрохимични галванични (GL). електрохимично деполяризиране (DPG). [c.659]
Автоматични термомагнитни анализатори на кислороден газ с непрекъсната работа. При производството на кислород се използват и газови анализатори за непрекъснато определяне на съдържанието на кислород в газа. Кислород от всички промишлени- [c.650]

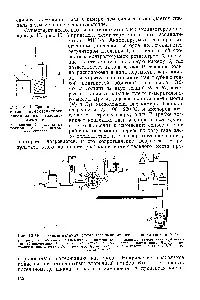

Има няколко вида термомагнитни кислородни анализатори. На фиг. 13.15 показва диаграма на термомагнитния газови анализатор MGK-4. Анализираният газ при постоянно налягане, което се поддържа от регулатора на налягането Y и при постоянна скорост, контролирана от ротаметъра 2, попада в стъклената пръстеновидна камера 3, където се разклонява на два потока. В средата на пръстена е разположена вертикална измерваща тънкостенна тръба с тънка платинена намотка - спирала - под формата на джъмпер. Намотката се състои от две секции, които съставят работните рамена на измервателния мост. Другите две постоянни ръкави на моста Jaz са разположени извън камерата. Намотката се нагрява до 100-200 ° C и кислородът се изтегля в тръбата отгоре надолу. В тръбата възниква конвекция на газ и намотката се охлажда, което води до промяна в съпротивлението на работните рамена на моста, първото рамо се охлажда в хода на газа и неговото съпротивление пада, а второто се загрява, а съпротивлението му се увеличава. В резултат на това възниква дисбаланс на измервателния мост.- [c.652]
Кислородът във фракцията на аргон се определя с помощта на устройство Hempel (вж. Стр. 31) и автоматичен термомагнитен анализатор на кислороден газ с непрекъсната работа MGK-6 със скала, калибрирана за съдържание на кислород 80-100%. [c.35]
Термомагнитен газови анализатор - устройство, състоящо се от месингов блок с измервателна камера, която е разположена между двете полюсни обувки на силен полев магнит, и еталонна камера, и двете камери са покрити с олово за предотвратяване на корозия. Рамената на моста Уитстоун са съставени от блок съпротива, изработен от платинени спирали в стъкло и постоянно съпротивление. Газовата смес преминава през двете камери. Ако в сместа няма кислород, мостът на Уитстоун е в равновесие. Ако кислородът попадне в измервателната камера, той се загрява върху съпротивлението и става по-малко парамагнитен. При тези условия се образува термомагнитна конвекция, охлаждаща съпротивлението в измервателната камера и нарушаваща равновесието на моста на Уитстоун. Наблюдаваното напрежение на дисбаланса ще бъде пропорционално на съдържанието на кг водород в газовата смес. [c.234]
Както се вижда от горното уравнение, магнитната възприемчивост на газа намалява с повишаване на температурата. Магнитната възприемчивост на газова смес зависи от концентрацията на аналита при едновременно действие на магнитно и температурно поле. Нагрята газова смес, съдържаща парамагнитна съставка, се движи към по-слабо магнитно поле. Това движение се нарича термомагнитна конвекция. Този принцип се използва в местни газови анализатори като MGK. [c.222]
В момента много организации, включително Башкиренерго, работят върху използването на стационарни кислородни измервателни уреди не само за управление на процеса на горене, но и за получаване на коригиращи задачи в схеми за автоматично управление (вж. Гл. I). В някои чужди електроцентрали, заедно с димомери и газоанализатори (термомагнитни, хроматографски, термокондуктометрични, абсорбционни и др.), Се използват допълнителни устройства, които позволяват визуално наблюдение на стабилността на горенето и пламъка с помощта на инспекционни люкове, система от огледала и телевизионни инсталации. [c.193]
За непрекъснато наблюдение на съдържанието на кислород в продуктите от горенето, всички големи парогенератори са оборудвани с термомагнитни газови анализатори (кислородни измервателни уреди), които се използват за определяне на относителното обемно съдържание на кислород в газови смеси. Принципът на работа на термомагнитните газови анализатори се основава на магнитните свойства на кислорода, които се различават рязко от магнитните свойства на другите газове. Обемната магнитна възприемчивост на кислорода е 190 пъти по-голяма от тази на въглеродния диоксид и почти 230 пъти тази на водорода. Оказа се обаче трудно да се изгради технически газови анализатор, базиран на директното измерване на магнитната чувствителност на газови смеси, тъй като абсолютните стойности на магнитната чувствителност са много малки и могат да бъдат точно измерени само с високочувствителни инструменти . Заедно с това се оказа възможно да се използват за целите на газовия анализ вторични физични явления, свързани с парамагнитния кислород [L. 69]. Те включват намаляване на магнитната възприемчивост на парамагнитния газ с повишаване на температурата му, а магнитната възприемчивост е обратно пропорционална на квадрата на температурата. [c.191]
Технически характеристики на термомагнитните газови анализатори, произведени от завод Vyrusoky ha- [c.192]
Обикновено за тези цели се използва следното оборудване (не пълен списък) 1) инфрачервен анализатор с набор от излъчватели и приемници 2) ултравиолетов анализатор с набор от излъчватели и приемници 3) рефрактометър 4) газов хроматограф 5) рН метър 6) анализатор на топлинна проводимост 7) термомагнитен анализатор на газ (за кислород) 8) анализатор на газ Orsa 9) експлозиметър 10) мост за измерване на електропроводимост със съпротивителна кутия I) набор от високоскоростни налягане, температура и датчици за потока 12) източници на лъчение и устройства за неговото откриване 13) самозаписващ се вискозиметър 14) различни - преобразуватели и преобразуватели 15) високоскоростни записващи устройства 16) захранващи устройства 17) многоканални регистриращи електрическо напрежение и пневматично налягане 18) двуосен записващ апарат 19) si генератори- [c.478]
Работата на автоматичния кислороден газоанализатор MGK-348 се основава на използването на термомагнитна конвекция, тъй като кислородът има рязко изразени парамагнитни свойства, т.е. висока магнитна чувствителност, но в сравнение с всички други газове, съдържащи се в продуктите от горенето. [c.422]
Термомагнитните газови анализатори използват термомагнитна конвекция, която възниква в нехомогенно магнитно поле в близост до нагрято тяло (например плоча от жица H0B0), заобиколено от парамагнитен газ. Така например, кислородът притежава рязко изразени парамагнитни свойства, т.е. висока магнитна чувствителност в сравнение с всички други газове, съдържащи се в продуктите от горенето. Колкото повече кислород в потока на продуктите от горенето преминава през термоелемент с магнитно поле, което е едно рамо на измервателния мост, тоест толкова по-интензивно се охлажда този термоелемент в сравнение с елемент без магнитно поле. В резултат на това в мостовата верига възниква дисбаланс, в диагонала му възниква ток, който се фиксира от устройството. [c.107]
Този метод се използва за анализ на горивни, промишлени и други газове. За непрекъснато определяне на кислорода в промишлените газове се използва auto.matich. газови анализатори, базирани на измерване на топлопроводимост, магнитна пропускливост и др. физически. Имоти. Например, използвайки термомагнитен газови анализатор, е възможно да се определи кислородът в газ в много широк диапазон, от О до 100%. Незначителните концентрации на кислород в газови смеси се определят с помощта на автоматик газов анализатор, базиран на измерване на топлинния ефект по време на изгарянето на излишък на горим газ, с откриваемо количество кислород. Pzvesten също е автоматичен. полярографски газов анализатор за определяне на съдържанието на кислород в N2, CO. CaPz, S. H4 и други в рамките на 0-25%, най-малката граница за измерване на O- (вж. Също Газов анализ). [c.288]
Най-чувствителни са магнитните газови анализатори, използващи ефекта на термомагнитната конвекция. С повишаване на температурата магнитната чувствителност на кислорода намалява. Студен газ, който има по-висока магнитна възприемчивост, ще бъде изтеглен в полето на магнита, изтласквайки нагретия слой газ, т.е. ще възникне магнитен вятър, величината на който зависи от концентрацията Oj на газовата смес. [c.127]
