Subvoice - Автомобилно радио в кухнята

В кухнята на Капошвар имаше музикален център, но той беше доста куц и заемаше много място. Исках по-малко решение. Имах легнал автомобилен радио Philips, имах и подходящо захранване, ISO конектори, нямаше пречка да го използвам у дома.

Захранване

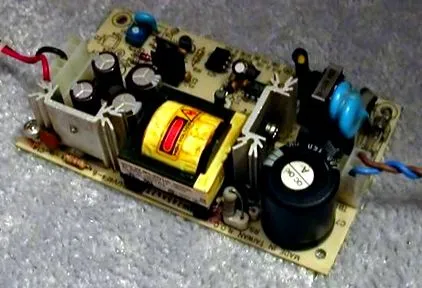

Захранването идва от терминал на Motorola RLL, той е в режим на превключване, според стикера на него, 15 V 4 A DC е неговият изход, той пасва идеално на главното устройство. Въпреки че има предпазител 10 A, тъй като са свързани само два - плюс 8 ома - високоговорители и 4 A не е достатъчно извито. Предварителното тестване също не е опровергало това.

subvoice

Захранването, както и тестване с автомобилното радио

Инсталация, свързване

Главният блок е прикрепен към рафта от самата ISO монтажна рамка и L желязото, прикрепено към винта на гърба. Захранването се задържа от четири гайки, така че долната половина на печатната платка да не докосва рафта. При окабеляване проводниците +12 V и ACC на конектора ISO трябва да бъдат свързани към положителния извод на захранването, GROUND трябва да бъде свързан към "заземяващия" проводник на захранването. Една от добрите характеристики на Philips е, че когато изключите захранването, само нулирате аудио настройките, програмираните радиоканали се запазват. По принцип повечето радиостанции се нулират напълно, когато захранването е изключено, така че трябва да ги използвате само в дома си, ако спирането на тока е рядко. Неизползваните проводници от ISO съединителя трябва да бъдат изолирани.
