Сега ще сглобим USB програмист за начинаещи (начинаещи радиолюбители), повечето ще кажат, че това е сложна схема, нека започнем с LPT, но искам да кажа, че схемата е много проста, но трябва да я програмирате само веднъж и не се притеснявай.
Както можете да видите от схемата, няма кварцов резонатор - това е чип на веригата. Направих не много компактен програмист, ако желаете, можете да го намалите, а ако има двустранен текстолит, можете да го вкарате в USB, така че ще бъде напълно невидим. И сега малка фотосесия.

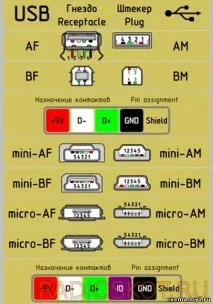

Но първо USB окабеляването:
Забравих да кажа, че в началото не е необходимо да програмирате RSTDSBL, а да програмирате CKSEL3, CKSEL2, CKSEL1, за да се свържете с компютъра, ако компютърът открие неизвестно устройство, това не означава нищо, драйверът трябва да бъде инсталиран. След това можете да програмирате RSTDSBL, тъй като броят на краката на микроконтролера е ограничен, между другото можете да използвате ATtiny45 или ATtiny85, най-важното е, че имаше 20su в smd или 20pu в dip - например ATtiny45 20su не беше в магазина ATtiny45, но имаше ATtiny85 20su. Той е програмиран по същия начин като ATtiny 45 и предпазителите са едни и същи, те се различават само в паметта на flech. Предпазители за програмиране CKSEL3, CKSEL2, CKSEL1, BODLEVEL0 (1,8 V детектор за понижено напрежение), RSTDSBL.
Можете да използвате всеки съединител - има микро USB и други подобни, не бях умен, но взех USB щепсела, махнах кожата, изрязах, запоях и се получи нещо, което прилича на обикновена USB флашка. Изрежете с канцеларски нож, но внимавайте да не се порежете - острието е много остро.
