Русия - руска военна картография

Презентация

Получаването на картографска топография от световна класа е било постоянна грижа за Русия през цялата й история, за да се осигури, от една страна, защитата на нейната територия, а от друга страна, разширяването на нейната империя. По този начин, като военна суперсила, съветската армия, подобно на американската, се впусна в обширна програма за картографско производство в глобален мащаб. След разпадането на Съветския съюз обаче това висококачествено картографиране беше бързо достъпно.

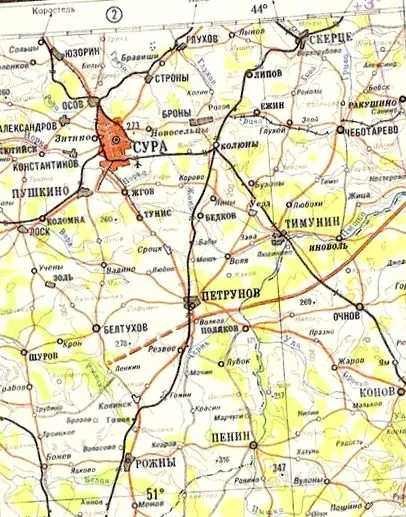

Руска карта на 1: 1 000 000 [извлечение]

Произведена от 70-те до 90-те години, тази военна картография обхваща поредица от скали, толкова разнообразни, колкото и точни. Преминавайки от 1: 1 000 000-та до 1: 25 000-та, тя все още е най-доброто покритие, налично за много страни.

Една от уникалните характеристики на руската военна картография е нейната хомогенност по отношение на системата за индексиране, геодезическите параметри и графичното представяне на легендата. Всички карти са публикувани в конформната проекция на Гаус-Крюгер и използват данните от Pulkovo 1942 за елипсоида на Красовски от 1940 г. Стандартите за картографска символизация са установени преди повече от петдесет години и включват повече елементи от всяка друга картография в света. Някои серии карти, по-специално тези в мащаб 1: 50 000 и 1: 100 000, съдържат информация за релефа и терена, както и за състоянието на транспортните мрежи.

Поредицата от карти обхваща целия свят в 1100 листа. Поредицата се предлага в хартиен, растер или геореферентиран растер формат.

Спецификации от тип 1: 1 000 000

Прожекция: Гаус Крюгер

Дата: Пулково 1942

Елипсоид: Красовски 1940

Контури: 300 метра

Степен: От екватора до 60-ия паралел: 6x4 градуса
Между 60-ия и 76-ия паралел: 12x4 градуса
Между 76-ия и 84-ия паралел: 24x4 градуса

1: 500 000 карти с мащаб

Картата 1: 500 000 е предназначена за проучване и оценка на общия характер на терена при подготовката и провеждането на операциите. Този мащаб се използва и за организация на войските (координация и контрол), навигация по време на движения на войските, насочване и накрая за възпроизвеждане на бойното поле за тактическа операция. Тази серия се използва също за операции земя-въздух и за военновъздушните сили при планирането на полетни мисии.

В момента тази серия е най-доброто покритие, произведено в този мащаб.

Поредицата от карти обхваща целия свят в 3100 листа. Поредицата се предлага в хартиен, растер или геореферентиран растер формат.

Спецификации от тип 1: 500 000

Прожекция: Гаус Крюгер

Дата: Пулково 1942

Елипсоид: Красовски 1940

Контури: 100 метра

Степен: От екватора до 60-ия паралел: 3x2 градуса
Между 60-ия и 76-ия паралел: 6x2 градуса
Между 76-ия и 84-ия паралел: 12x2 градуса

1: 200 000 карти в мащаб

Картата 1: 200 000 е предназначена за оценки и полеви проучвания. Това е основната карта, използвана за контрол и обучение на войските. Този мащаб се използва широко като пътна карта, тъй като той ясно описва пътната мрежа и следователно бързо предоставя информация за изправността на бойните превозни средства или други. В допълнение към пътищата, картата показва по забележителен начин топографията, основните препятствия, големите площи на растителността и населените места. Поради това се използва и за изследване на възможностите за извън писта, защита и маскиране в зависимост от свойствата на терена. И накрая, тази скала често се използва за въздушна навигация.

Спецификации от тип 1: 200 000

Прожекция: Гаус Крюгер

Дата: Пулково 1942

Елипсоид: Красовски 1940

Контури: 40 метра в райони на равнини, пустини, хълмове и райони с ниски планини; 80 метра във високопланински райони

Степен: От екватора до 60-ия паралел: 60x40 минути
Между 60-ия и 76-ия паралел: 120x40 минути
Между 76-ия и 84-ия паралел: 180x40 минути

1: 100 000 карти в мащаб

Спецификации от тип 1: 100 000

Прожекция: Гаус Крюгер

Дата: Пулково 1942

Елипсоид: Красовски 1940

Контури: 20 метра в райони на равнини, пустини, хълмове и райони с ниски планини; 40 метра във високопланински райони

Степен: От екватора до 60-ия паралел: 30x20 минути
Между 60-ия и 76-ия паралел: 60x20 минути
Между 76-ия и 84-ия паралел: 120х20 минути

1: 50 000 карти в мащаб

Картата 1: 50 000 е референтната карта на съветската топографска карта. Това е и най-ниската скала на тактическо ниво. Серията е предназначена за подробни теренни проучвания, навигация и насочване. Тази серия се използва главно от сухопътните войски в различните видове бой и по-специално в организацията на отбраната. В случай на настъпление се използва за проучване и оценка на терена с цел пробиване на отбраната на противника, преминаване през водни препятствия, допускане на десантиране на десант и въздух и накрая при изпълнение на бойни операции на урбанизирана земя.
