ИЗСЛЕДВАНЕ НА СТРУКТУРИ, КИНЕМАТИКА И НАСТРОЙКИ НА СВАРИЛНИ МАШИНИ
Методически указания за лабораторни изследвания по дисциплината "Металорежещи машини"
Сондажните машини са предназначени за пробиване през и затваряне на отвори в твърд материал, разгъване на съществуващите отвори с по-голям диаметър, изравняване, пробиване, пробиване, рязане на вътрешни и външни резби и др.
1) пейка, за обработка на малки отвори до -3, 6, 12 mm. Такива машини се поставят на маси, работни пейки, те имат високи скорости на въртене (до 16 000 об/мин). Това са машини от модел 2D103P, 2G106P, 2D112P, 2M112 и др .;
2) вертикално пробиване, единично и многошпинделно с постоянно разположение на шпиндели (редови) и с регулируеми шпиндели;
4) хоризонтално пробиване за пробиване на дълбоки отвори (дълбочина на пробиване 10 ... 12 диаметра);
5) центриране на пробиване за получаване на централни отвори на детайлите.
Машини от тип 2 и 3 се използват за пробиване на отвори с диаметър до 18, 25, 35, 50 и 75 mm.

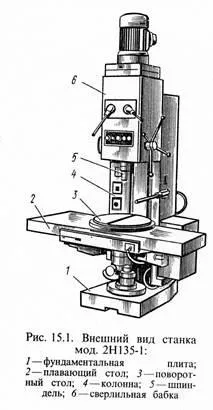

Те са най-широко използвани в индустрията. На фиг. 1 показва външния вид на машината мод. 2Н135-1, който се произвежда вместо машинния мод. 2H135 и се различава от него по наличието на "плаваща" въртяща се подвижна маса, която позволява обработка на няколко отвора без повторно фиксиране на детайла.
Надлъжното движение на масата и страничното движение на плъзгача се извършват по водачите за търкаляне. Масата е затегната с помощта на дръжка. На надлъжната маса е монтирана въртяща се маса. На машини, които нямат "плаваща" маса за подравняване на центровете на инструмента и обработвания отвор, детайлът се премества ръчно. След това се поправя. За да се обработят следващите отвори, детайлът се освобождава, центровете отново се подравняват, закрепват и т.н.
Наличието на "плаваща" маса на машината 2N135-1 позволява многоосно обработване на части по протежение на приспособлението, по маркировката или по предварително зададените гърбици, без да се фиксира повторно. Когато се обработва чрез гърбици, координатите на отворите, които трябва да се обработват, се търсят според модела на отвора (според чертежа в мащаб 1: 1) с помощта на механизма за търсене на координати. Гърбите се регулират според шаблон или според маркираща част. Машината може да пробие най-големия диаметър 35 mm, надвесът на шпиндела на машината (разстояние от оста на шпиндела до колоната) 300 mm, ъгълът на въртене на масата е 360 °. Кинематичната диаграма на машината е показана на фиг. 2.
Шпиндел VI получава въртене от електродвигател N = 4 kW,
n = 1440 об/мин. през постоянна назъбена двойка. Три варианта на предавателни числа се предават от вал II към вал III с помощта на тройна 25-30-35. От шахта III до шахта IV с помощта на двоен блок 35-42. Между валовете IV и V има постоянно предаване От V-вала до VI-шпиндела се съобщават два варианта на предавателни числа.
По този начин, скоростната кутия, с помощта на един тройно и два двойно движещи се блока, осигурява на шпиндела с 12 скорости в диапазона 31,5 ... 1400 мин -1.
Шпинделът получава минималната честота от следната кинематична верига:
При извършване на лабораторна работа е необходимо да се напише уравнението на кинематичния баланс за основната верига на движение и да се изчислят стойностите на нейните 12 честоти.
Аксиалното движение на втулката на шпиндела се съобщава от VI шпиндела чрез постоянни предавки 34-60 и 19-54 и захранваща кутия с три вала. Тройният блок на вала VIII и тройният блок на вала X осигурява девет различни скорости на подаване в диапазона от 0,1 ... 1,6 mm/rev. Шпинделът получава минималното подаване през следната кинематична верига:
В лабораторната работа е необходимо да се запише уравнението на кинематичния баланс за веригата подавания и да се изчислят стойностите на 9 подавания на машината.
Механизмът за подаване осигурява ръчно движение на шпиндела, включване и изключване на механичното подаване. Резбата се извършва с ръчно подаване на шпиндела и обръщане на главния двигател за движение.
Вертикалното движение на пробивната глава (позициониращо движение) се извършва ръчно през червячна предавка
z = 1-46. Необходимата дълбочина на пробиване се задава с помощта на гърбици на циферблата за справка за дълбочината на пробиване. Шпиндела има пружинен противотежест.
