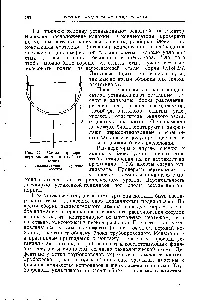

Проверката на вертикалното положение на колоната се извършва с помощта на два теодолита, оста на въртене на тръбите на които са оборудвани с ниво (фиг. 77, а). Трябва да се подготви стабилна площадка за инструмента. Повторение- [c.170]
Колоната е инсталирана строго на отвес. След фиксиране на колоната във вертикално положение и проверка на нейното уплътняване се монтират различни съседни устройства и монтажни детайли, последвано от проверка на запечатването на всеки отделен възел на инсталацията. [c.475]
Вертикалността при инсталиране на корпуса на апарата се проверява с помощта на отвес и оптичен метод. Проверката на отвеса се извършва в две взаимно перпендикулярни равнини. По-точно е да се проверява вертикалността чрез оптичен метод, като се използва теодолит. Преди да се провери вертикалността с теодолит, корпусите на апарата трябва да бъдат подготвени по подходящ начин и да се провери наличието на репери, показващи осите. Проверката на вертикалното положение на колоната се извършва с помощта на два теодолита, чиито оси на въртене на тръбите са снабдени с ниво [3]. [c.151]
След като проверите хоризонталното положение на колоната с инструмент за изравняване и вертикалността на ръбовете на слепите сегменти с отвес, преминете към маркиране [c.170]
Проверката на монтажа на колоната по височина се извършва с ниво, вертикалността на колоната се проверява чрез отвесни линии, а изместването на колоната се проверява със стоманена линийка спрямо аксиалните марки, предварително нанесени върху основата. [c.143]
Преди да проверите вертикалното положение (вертикалността) с теодолита, телата на апарата трябва да бъдат подготвени по съответния начин. Без да се спираме на всички операции за подготовка на колоните, ще посочим само необходимостта от наличието на репери, указващи осите. Като еталон могат да бъдат взети други изпъкнали забележими елементи на устройства под формата на люкове или фитинги. [c.170]
За проверка устройството се поставя върху специална плоча, върху която строго перпендикулярно е монтирана колона със сдвоена оптична система (фиг. 32). На колоната са фиксирани две сдвоени оптични устройства, телескоп 8 и автоколиматор 7, чийто паралелизъм на осите е зададен с точност от една дъгова секунда. Телескопът и автоколиматорът могат да се движат нагоре и надолу по колоната и с помощта на винтове за къси разстояния в хоризонталната равнина. Възможни са и ъглови движения във вертикални и хоризонтални равнини. [c.69]
При проверка на основите се обръща внимание на техните размери, препратка към осите на сградата, разстояние до стени, колони и конструкции, местоположение, размери и вертикалност на кладенци за фундаментни болтове. Основите и кладенците в тях трябва да бъдат без кофраж, бетонни остатъци и отломки преди проверка. Кофражът се отстранява след втвърдяване на бетона за периода, установен от техническите условия. [c.29]
Пакети от облицовки се полагат върху основата (фиг. 118). Допустимите отклонения на облицовката хоризонтално са не повече от 0,2 мм, а вертикално - 1 мм на 1 м. Тялото на колоната се полага върху подложка за спане, чиито размери в плана трябва да осигуряват специфичното налягане върху земята не повече от 2 kgf/cm (фиг. 119). След това се пробиват краищата на анкерните болтове, в тези отвори се изрязва резба, в която се завинтват болтовете за уши. Анкерните болтове се спускат в кладенците на основата. Освен това, в съответствие с инструкциите на PPR, тялото на колоната е монтирано във вертикално положение. Отстрани на шарнирното устройство се поставят пакети с подложки (виж фиг. 118) в процепа между опорния пръстен на тялото и основата, шейната се демонтира. Теодолитът се използва за проверка на вертикалността на тялото на колоната. Допустимото отклонение на образуващата част на тялото на колоната от вертикалата е не повече от 35 mm за цялата височина. След това анкерните болтове се вкарват в отворите на опорния пръстен на колоната, болтовете на ушите се развиват и основните гайки се затягат. Анкерните болтове трябва свободно да висят върху гайките, без да докосват стените на кладенците. Опората на тялото на колоната и кладенците с анкерни болтове се излива с бетонова смес. След като сосът е закрепен с бетон поне 70% от якостта, гайките на анкерните болтове се затягат и такелажът се отстранява. След това верти се проверява отново.- [c.192]
