Преглед на автоматичен газов котел AGV-80
Устройствата AGV-80 са автоматични газови котли, предназначени за локално отопление на вода на жилищни помещения до 60 м2 и за подаване на топла вода в апартамент (вана, мивка, кухня).
Технически характеристики на котли AGV-80
Водоснабдяване в резервоара, l - 80
Номинално топлинно натоварване на горелката, kcal/час - 6000
Консумация на газ за горелка (с калоричност 8000-9000 kcal/nm3 и специфично тегло 0,73 kg/nm3), nm3/час - 0,7
Консумация на втечнен газ от горелка с отоплителна стойност 21000-22000 kcal/nm3 - 0,28
Номинално налягане на газа пред устройството, mm вода. Изкуство. - 130
Максимално налягане на водата във водоснабдителната система, kgf/cm2 - 6
Интервал за настройка на температурата на нагряване на водата в резервоара, С - 40-90
Време за загряване на водата от 20 до 900, мин. - 75
Допустима минимална стойност на вакуум в комина, mm вода. Изкуство. - 0,1
Коефициент на ефективност - 0,8
Диаметри на отворите в дюзите, mm:
- горелки (природен газ) - 2.4
- горелки (втечнен газ) - 1.4
- запалител (природен газ) - 0,5
- запалител (втечнен газ) - 0,25
Габаритни размери, mm:
- диаметър - 410
- височина - 1560
Общо тегло, кг - 85
Автоматичен газов котел AGV-80 се състои от следните основни възли (фиг. 1): поцинкована заварена цистерна, корпус, горивно устройство (основа) с горелка, газов клапан, термостат, магнитен газов клапан, филтър, запалител, термодвойка, предпазен клапан и тягов превключвател.

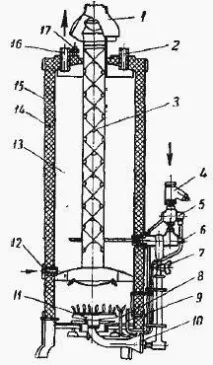

Фигура: 1. Схема на газовия котел AGV-80
1 - тягов прекъсвач; 2 - втулка на термометъра; 3 - стабилизатор; 4 - филтър; 5 - магнитен клапан, 6 - термостат; 7 - газов кран; 8 - запалител; 9 - термодвойка; 10 - отдушник; 11 - газова горелка; 12 - фитинг за захранване със студена вода; 13 - резервоар; 14 - топлоизолация; 15 - корпус; 16 - изход за топла вода към окабеляването на апартамента; 17 - предпазен клапан
Термостатът е двупозиционно устройство (позиции "отворено" - "затворено") и е предназначено за автоматично регулиране на температурата на водата.
Термостатният клапан се отваря и затваря автоматично, когато температурата на водата в резервоара се промени чрез удължаване или скъсяване на месинговата тръба на термостата.
Тръбата е разположена във резервоара във вода и има голямо линейно удължение с температурни промени. Пръчка, направена от Invar (сплав от желязо с никел), която има много малко линейно удължение, е фиксирана върху резбата вътре в тръбата в втулката.
Прътът със свободния си край притиска система от лостове с пружина, свързана към термостатния клапан.
