Но това е купувачът - R-30 III

Продължаваме нашата поредица от статии за R-30 - този път Dénes HA8BDE започва да пише с клиента. Предишни раздели можете да намерите тук и тук. Още нещо малко: отличната книга на Pál Germuska, обсъждаща историята на унгарската централна машинна индустрия (т.е. военната индустрия) разкрива, че унгарската индустрия е произвела само няколко хиляди копия на станциите R-30 ...

това

Много желана HiFi кула от петдесетте години ... 🙂

Обстановката е почти артистична

Приемникът е десет плюс тръбен, суперсистема, късовълнов приемник с мрежово захранване 110-150-220 волта с доста добра чувствителност. Тръбите, с изключение на три парчета 6AU6, са 12-волтови отопляеми миниатюрни витражни стъклени тръби (12BA6, 12BE6 и 12AT6), които Tungsram произвеждат предимно за военни цели. Чрез обръщане на щепселна лента, захранването може да бъде превключено от мрежата към ротационен преобразувател, който осигурява 210V DC. 12-волтовият нагревател в този случай идва директно от половината от батерията. Честотната лента от 1,5 MHz до 12,5 MHz е разделена на пет зони. Точността на скалата може да се провери с вграден кварцов осцилатор. Режими на приемника: A1, A2 и A3 (телеграф, звуков телеграф и телефон), чувствителност десет микроволта в телефонен режим, три микроволта в телеграфен режим.

Купувач на R-30 (www.radiomuseom.hu)

Вътре в приемника отгоре. Вляво е крайната степен на звука, вдясно е захранването от мрежата, в средата са KF етапите и кварцовите осцилатори за телеграф и проверка (HA8BDE) с маркировка TO-KO

Въртящ се барабанен чейнджър с ножови контакти (HA8BDE)

Особено забележително е решението на вълновия преобразувател със самопочистващи се контакти на ножа. Дори шейсет години по-късно, след като барабанът се завърти, те осъществяват перфектен контакт.

А сега да стигнем до захранването на предавателя!

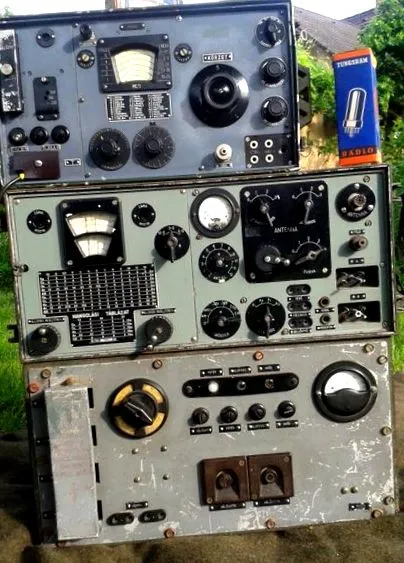

Предавателят на радиостанцията R-30 се състои от две части: предавателя и захранването, което подава необходимите напрежения към предавателя.
За да работи предавателя, захранването захранва напрежението на нагревателя, анода и отклонението с два вида анодни напрежения: 450 и 840 волта.

Просто красиво! Бихме искали да насочим вниманието на обществеността (и добре поддържаната) към изключително ниския сериен номер! 🙂
