Polyspast (от гръцки polyspastos - теглено от много въжета) е повдигащо устройство, което работи на принципа на лост и е предназначено за придвижване на различни товари, както вертикално, така и хоризонтално, или за изтегляне на тетива, например ферибот.

Всеки блок на ролката дава определена печалба в усилията за повдигане на товара.

Степента на нарастване на приложеното тягово усилие във верижния подемник се нарича предавателно отношение или множествеността на верижния подемник и се обозначава с латинската буква "Аз".

Структурно верижният подемник се състои от два вида блокове:

• неподвижен, прикрепен към котва станция (греда, мачта, статив и др.);
• и Подвижен, които са прикрепени към повдигания товар.

Блоковете са свързани помежду си чрез въже (въже, кабел, верига и др.), Което последователно се огъва около всички ролки на блоковете, с единия край обикновено е прикрепен към неподвижен блок (при повдигане на товари - горния), а другият му край (сцепление) през разклонителните блокове е насочен към мястото на прилагане на сила (физическа или механична).

Ролката на неподвижния блок, от която тече краят на въжето, се счита за отклоняваща. Долният блок на верижния подемник по правило има товарна кука (или свързващ елемент: карабинер, скоба и др.), Към която е окачен повдигнатият товар. А горният - за който самият верижен подемник е окачен (виж фиг. 1).

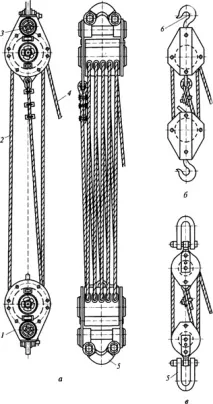

Фигура: 1. Полиспаст в обща форма (а), в ремъчно състояние с кука на блоковете (б) и в ремъчно състояние с обеци на блоковете (в)

1 - подвижен блок;
2 - въже;
3 - стационарен блок;
4 - тягово въже;
5 - обица;
6 - кука.

Основното предимство на верижния подемник е, че ви позволява да получите значителна печалба в здравината. Следователно използването на ролки е препоръчително в случаите, когато тяговото усилие на наличното тягово средство е по-малко от усилието, необходимо за повдигане или преместване на обекта.

Що се отнася до печалбата в усилието, тя се дава само от подвижни блокове, фиксирани директно към товара или върху въже, идващо от товара. Фиксираните (стационарни) блокове служат само за промяна на посоката на движение на въжето и не дават печалба в усилията.

Например, 3: 1 и 4: 1 ролки могат да бъдат получени със следните опции (вж. Фиг. 2):

Фигура: 2. Схеми на ролки

Скоростта и изминатото разстояние от премествания обект намаляват (по отношение на скоростта и изминатото разстояние от тяговия край на кабела) право пропорционално на нарастването на силата, т.е. колко пъти печелите в усилие, как много пъти губите от разстояние и "по-силния" скрипец - така че е "по-бавен".

Въз основа на това блоковите ролки са разделени на мощност (директна) и високоскоростна (обратна). Първите са най-често използваните, затова ще говорим за тях по-долу.

Що се отнася до конструктивните характеристики, верижният подемник може да бъде конфигуриран в голямо разнообразие от комбинации на съответните съставни елементи (подвижни и неподвижни блокове, въжета, анкери, скоби, спомагателни скоби, спирачки за плавно отстраняване на натоварени системи). Поради тази функция верижните подемници се диференцират на прости и сложни по дизайн:

---
