Как работят контролерите за LED ленти
Контролерите трябва да бъдат свързани между 12V или 24V DC захранване, съответстващо на лентата и LED лентата. Основната им задача е да променят количеството светлина, излъчвано от LED лентата. Тази операция се нарича „затъмняване“ на английски, а на унгарски често наричаме тези устройства само като димери.

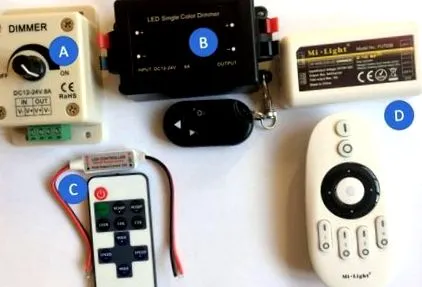

Изследвах четири вида контролери за LED ленти, които маркирах само с буквите A, B, C и D за простота.
Led лентови контролери
Най-просто изглеждащият A-бутон на контролера ви позволява да регулирате светлинния поток на LED лентата. Това е най-лесното за използване и ръчното регулиране предполага, че ще можем да прецизираме яркостта на LED. Контролерът B вече се предлага с дистанционно управление, което най-много прилича на гаражна отварачка. Предимството на дистанционното управление е, че можете да включвате и изключвате LED лентата в рамките на 30 метра, или можете да увеличите или намалите количеството светлина с двата бутона, маркирани със стрелки. Контролерът C е обвита в свита платка, но има още повече функции в сравнение с B: не само може да се променя светлинният поток, но и лентата може да се мига на различни честоти. И накрая, D контролерът е най-универсален: той позволява светлинният поток от четири LED ленти да се регулира независимо едновременно. В допълнение, той е в състояние на WiFi връзка, комуникирайки с контролера на 2,4 GHz радиочестота. RF маркировката от 2,4 GHz на опаковката показва това. Можете също да изтеглите приложение за мобилен телефон за Android или iPhone, за да можем да контролираме светлината с мобилното устройство в джоба си.
Размерът на кутиите не трябва да заблуждава никого: във всеки продукт има подобна схема. Отворих контролни кутии А и Б. В контролер А виждаме потенциометър и на гърба на платката намираме някои по-интегрални схеми, които не са показани на снимката. Изглежда, че контролерът B е проста структура. В допълнение към LED контрола, на печатната платка има радиоприемник, който разпознава сигнала от дистанционното управление.
Фигура 2
Контролни кутии
Нека да видим как контролите променят светлината на LED лентата. Най-простото решение би било да се подреди променлив резистор със светодиодната лента. Когато стойността на съпротивлението е малка в сравнение със съпротивлението на LED лентата, общото захранващо напрежение пада върху LED лентата и свети с максимална светлина. Ако стойността на съпротивлението е сравнима със съпротивлението на LED лентата, напрежението ще бъде разделено между резистора и LED лентата и светодиодът ще свети с по-ниска интензивност. Това решение работи, има само няколко недостатъка: Намалих светлинния поток, така че консумацията на електроенергия на системата да не бъде намалена. От друга страна, светлинният поток на светодиода не се променя линейно с напрежението, а експоненциално, така че с много малка стъпка на напрежението причинявам голяма промяна в светлинния поток: не мога да прецизирам светлината.
