Интегралните схеми вече са се превърнали в основни компоненти на електрониката, като транзистори или диоди. Последните обикновено се наричат „дискретни“ полупроводници или по-точно компоненти, точно както резисторите или кондензаторите отговарят на този индикатор. Но навигацията между тези така наречени "дискретни" транзистори и диоди беше много по-проста задача, отколкото да се разглежда обхватът на интегралните схеми днес. Логично казано, за тази помощ, за любителите на електрониката, трябва да се търси повече в търговията. Днес най-големият хаос в търговията с електронни части е в Унгария. В много случаи търговецът дори не знае какво продава. Някои по-добри части не се рекламират почти никъде. Това е доста депресиращо състояние, че правилните интегрални схеми могат да бъдат намерени само след седмици на разследване, почти се доверявайки на благоприятното развитие на случайността. И ако вече имате частта, която търсите, те няма да могат да предоставят данни за нея.
КРАТКИ ИНДИКАТОРИ НА НАПРЕЖЕНИЕ
В използваните вериги обаче е почти сигурно, че има една или две, които усещат големината на напрежението. Последните включват "компаратори". "Сравнение" означава сравнение. Тези вериги наистина правят това: те сравняват така нареченото "референтно" напрежение, свързано към тях, с друго напрежение, което може да варира от датчик според някакво физическо количество и ако двете съвпадат, те превключват.
Всъщност, с това просто сравнение на напрежението, безкраен брой неща могат да бъдат решени по електронен път. Разбира се, този метод изобщо не е нов, тъй като всички интегрални схеми на операционния усилвател също ще бъдат идеален за сравнение. В действителност обаче, за да се сглоби сигнална верига за ниво на напрежение, трябва да се използват много повече компоненти от необходимия минимум. Качеството на веригите намалява с увеличаване на броя на компонентите. Колкото по-добре са по-малко вградени компоненти, толкова по-добре интегралната схема, проектирана за целта, е крайното решение.

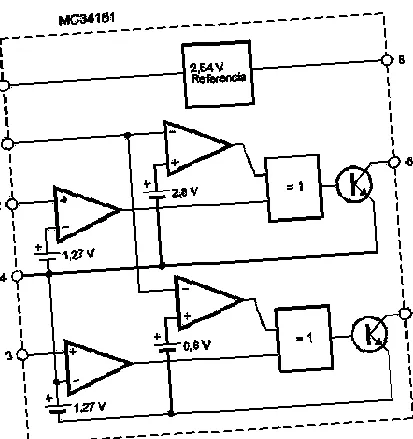

Спусъкът на Schmitt всъщност е и компаратор, който е т.нар има "хистерезис". Нека да разгледаме фигура 2 и веднага да разберем за какво става въпрос. MC34161 IC има два вида компаратори. В конвенционалното, когато наблюдаваното напрежение на сигнала постепенно се увеличава и достига референтното ниво, изходът се обръща. Тази ситуация също е обърната; когато напрежението на сигнала падне под референтното ниво, изходът се накланя до първоначалното си състояние. И двете промени в нивото на изходното напрежение настъпват бързо и решително на еталонното ниво U1.
Същото не може да се каже за сравнителите на Schmitt-trigger. MC34161 IC има две от тях. В такива сравнителни устройства накланянето и накланянето на изхода няма да се случи на едно и също ниво поради хистерезиса. Фигура 2 показва, че изходът се преобръща на ниво U2 и се връща на ниво U1 с увеличаване на нивото на сигнала. Това явление, т.е. хистерезис, може да се използва, наред с други неща, за елиминиране на погрешно превключване, причинено от смущения в изследвания сигнал.
