В момента HDMI кабелът е най-популярната и най-широко използваната форма на връзка за предаване на аудио и видео съдържание. Приемът им обаче може да причини някои главоболия. Общото име на HDMI включва много различни видове кабели и съединители. Ако не сме наясно с различните видове, много лесно можем да се загубим.

Нашата статия ще ви помогне с това!

съдържание

  • Видове конектори HDMI
  • Видове HDMI кабели
  • Версии на HDMI кабел
  • Допълнителни функции на HDMI

История на HDMI

Изобретателите на HDMI осъзнават, че аналоговата технология ги ограничава, за да могат да предават най-съвършения звук и картина и на други устройства. По-взискателни видео и аудио могат да бъдат доставени на екрана или усилвателя само с отделни кабели, което прави кабелите твърде скъпи в сравнение с разходите за видео и аудио подобрения. HDMI 1.0 е представен през април 2002 г. Разработката започна на 16-и, целта беше съединител, който да замени DVI, да може да пренася цифров сигнал и да може да доставя перфектен видео-аудио материал по кабел без смущения и компресия. Екипът за разработка се състои от няколко компании по име Hitachi, Panasonic, Philips, Silicon Image, Sony, Thomson, RCA, и Toshiba. Защита HDCP (защита от копиране) система a Защита на цифровото съдържание, LLC предоставена от.

Разработката беше успешна, този интерфейс се превърна в стандартен съединител, 90% от HDTV телевизорите, произведени през 2007 г., вече имаха HDMI порт, а потребителската електроника и компютърните компании скоро преминаха от старите DVI портове.

Предимства на HDMI кабелите

Той включва практически всичко в един кабел. Тъй като a HDMI може също да предава видео и аудио, не трябва да се занимаваме с множество проводници, което естетически не е последното.

Подобно на други съвременни устройства за данни, HMDI е тип кабел с усукана двойка. Въпреки че технологията е доста стара, индустрията на усуканите жици е доказано, че намалява шума и смущенията.

Освен това, компактният размер на конектора и фактът, че говорим само за един кабел, значително улеснява връзката без грешки. Разбира се, компонентният кабел също осигурява достатъчно помощ със своите характерни цветове, но въпреки това е лесно да сгрешите, в края на краищата, съединителите им са еднакви.

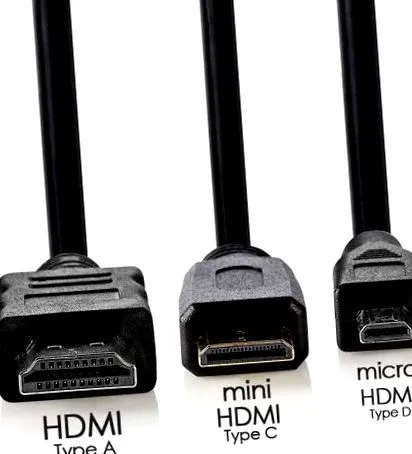

Типове конектори HMDI

Различаваме пет различни типа, които са предназначени да изпълняват различни функции:

hdmi

Клас "А" (13,9 мм ширина): 19-пинов "гладък" HDMI конекторът е способен да предава аудио-видео сигнали, има достатъчно честотна лента SDTV, EDTV, HDTV, UHD и 4K може да достави и режим. Електронно съвместим с DVI-D. Например: видеокарти, монитори, телевизори

Клас "B" (ширина 21,2 mm): 29-пинов HDMI версия, известна още като Двойна връзка, който се използва изключително и изключително в професионална среда. Поради многобройните щифтове резолюцията вече е достигната WQUXGA-t (3840 × 2400). Всъщност не преобладава.

Клас "C" (10,42 mm ширина): A "мини HDMI"може да оразмерява по същия начин 19-пинов, който е разработен за преносими устройства. Има разлики в разпределението на иглите, но те могат да се използват с кафе тип С до тип А.

Например: цифрови фотоапарати, таблети

Клас "D": (6,4 мм ширина): A "микро HDMI"Разработен специално за малки преносими устройства 19-пинов но има различно разделение от типовете "A" и "B".

Например: смартфони, таблети

Клас "E": (13,9 мм ширина): Само за използване с автомобилни аксесоари. Благодарение на своя дизайн, той предпазва от външни влияния като удари или течност, влизаща в съединителя.

Въпреки че не е необходимо да се посочва необходимия HDMI конектор на различни устройства, разликата в размерите им ги прави доста лесни за определяне.

Ако не друго, все още можете да превъртате ръководството за потребителя.

Видове HDMI кабели

В допълнение към различните типове конектори, HDMI стандартът дефинира няколко различни типа кабели, което също добавя към несигурността около HDMI кабелите. Въпреки това, както всеки тип съединител, всеки тип кабел има различна функция.

HDMI 1.3 назовава два вида кабели: Категория 1, който е тестван при 74,5 MHz, което е 720p 60 Hz и 1080i 60 Hz би означавало и а Категория 2, което се тества при 340 MHz 1080p 60 Hz и 4K 30 Hz съответства на резолюция. Поради тази причина a Категория 1-и др "Стандарт"-nak, a Категория 2-т "Висока скорост"-те бяха кръстени.

НА HDMI 1.4-Видовете кабели са посочени както следва:

  • Стандартен HDMI кабел - до 1080i и 720p
  • Стандартен HDMI кабел с Ethernet канал
  • Стандартен автомобилен HDMI кабел
  • Високоскоростен HDMI кабел - 1080p 60 Hz, 4K 30 Hz, 3D и цветова гама "дълбоки цветове"
  • Високоскоростен HDMI кабел с Ethernet канал

До 2015 г., поради нова програма за лицензиране, беше необходимо EMI кабелите са тествани, за да се гарантира, че новите HDMI кабели не пречат на безжичните сигнали. Така че новите кабели, които имаме Максимална честотна лента от 18Gbit/sв състояние да работи (HDMI 2.0), те официално получиха този сертификат.

  • Премиум високоскоростен HDMI кабел
  • Премиум високоскоростен HDMI кабел с Ethernet канал

В контекста на a HDMI 2.1-създадена е и трета категория кабели, тази "48G„Тази категория кабели може също да поддържа 4K, 5K, 8K и 10K при 120 Hz.
