Gy работи на дънната платка - PC World
Изпробвахме компютърната дънна платка и разгледахме кой компонент е отговорен защо, кой конектор за какво и как работи тази невероятна структура.
Много хора картографират този пейзаж, но всеки, който знае как изглежда дънната платка, накратко ще ви каже колко функции предлага моделът и в какво качество. През последните години интеграционната треска придоби още по-високо ниво, така че все повече контролери и услуги се добавят към централните модули (процесор, SoC - система на чип), но дънната платка все още е ключов компонент. Той основно определя платформата, съвместимостта, мащабируемостта и основните услуги. Различните слотове за карти, съединители и портове също са разположени на тази страница, както и схемите, без които нашата машина не би стартирала.
Ако производителят спести от това или забрави нещо, можем да имаме сериозни проблеми. Спестяванията могат да доведат до кратък живот, ненадеждна работа и ако се пропуснат важни услуги, може да не успеем да ги заменим дори с допълнителна карта. В нашата статия разглеждаме всеки квадратен инч от усъвършенствана дънна платка и показваме кой компонент или схема се използва за какво. Това включва помощни модули, контролери, различни контакти на дънната платка и слотове за карти и конектори.
Просто е сложно
Независимо дали става дума за миниатюрен или гигантски компютър с кула или просто за хибриден преносим компютър, всяко устройство се предлага с дънна платка. В зората на персоналните компютри, въпреки огромния размер, не всичко можеше да се побере на тази част, но това се промени много досега. От една страна, в процесора междувременно са интегрирани критични за изпълнението компоненти, а от друга страна, чипсетите на дънната платка са се развили, оставяйки само няколко допълнителни контролера, които трябва да бъдат изцедени. Независимо от това, дънната платка е изградена на много сложна, често шестслойна платка, след като много сигнали трябва да се предават от една точка в друга.
Дънната платка комуникира с процесора чрез чипсета, който събира сигнали от най-важните компоненти, а днес видеокартата - която мнозина наричат втората по важност изпълнима програма - е директно свързана към процесора. Думата „чипсет“ е дългогодишно име; днес един чип е достатъчен за всичко, наречено Hub на платформен контролер. Той се свързва с процесора чрез PCIe линии и определя основните характеристики на дънната платка, както и на компютъра.
Стилно от горния рафт

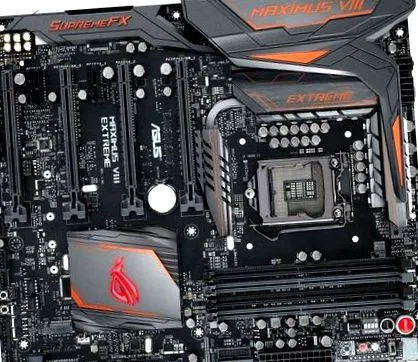

За да покажем всички важни компоненти, съединители и компоненти, потърсихме дънна платка, на която всички съществуващи модерни функции бяха натъпкани в производителя. Скоро намерихме идеалния модел: Asus Maximus VIII Extreme отровен лист, в замяна не пропускаме нищо. На тази дънна платка получаваме най-доброто качество от всички контролери, намираме и най-новите от портовете, USB Type-C и U.2, охлаждането е абсолютно голямо, секцията за настройка също е достатъчно силна, а в кутията и други полезни и забележителни допълнения, които открихме, които показват добре къде е производството на дънни платки в началото на 2016 г. Този път платформата е Intel, което е модерна итерация с чип Z170 и сокет LGA1151.
Списък на компонентите
Всяка дънна платка е уникална, няма два модела еднакви, но основните компоненти, основните интегрирани контролери, могат да бъдат намерени на всеки, независимо от платформата, гнездото, поколението. Преминаваме през тях, започвайки от процесорния сокет.
Гнездо на процесора: В 99% от случаите намираме процесорния гнездо на специално място на дънната платка, а интегрирания (припоен към PCB) процесор на по-малките платки. Това основно определя за коя платформа е предназначена дънната платка, както и каква употреба и производителност можем да очакваме. От страна на Intel, често срещани са гнездата LGA1150/1151, които приемат широка гама процесори от евтини процесори на първо ниво до високопроизводителния Core i7. От страна на AMD си струва да отбележим FM2 + за APU (ускорен процесор) и AM3 + за по-мощни процесори (ще трябва да изчакаме поне до края на годината за all-inclusive AM4). Много е важно да изберете добре гнездо, защото между тях няма проход.
DIMM гнезда: До местоположението на процесора са DIMM гнездата, които приемат модулите на системната памет. С малки изключения, ние винаги ги получаваме по двойки, тъй като контролерите на паметта, интегрирани в днешните процесори, са двуканални или четириканални и могат да осигурят максималната си производителност с четен брой RAM модули със същия капацитет. Има и няколко типа DIMM гнезда, от които DDR3 е често срещано явление, но за процесорите Intel LGA2011-v3/LGA1151 вече можем да използваме модули DDR4 (също), които осигуряват по-голяма честотна лента с по-малко консумация на енергия. Няма преход и между тези стандарти, което означава, че DDR3-RAM и DDR4-RAM не са съвместими с DIMM сокетите (или).
VRM верига: Все още оставайки около процесорния сокет, ние намираме един от най-важните раздели, където е критично да не се пести от производителя. Това е веригата на регулатора на напрежението, която преобразува базовото напрежение от захранването до нивото, необходимо за процесора, паметта и други компоненти. Качествените компоненти и добрата конструкция гарантират, че произвежданите сигнали са стабилни и безшумни. Най-малкото колебание или шум в работата на процесора причинява грешки, транзисторите не се затварят правилно и машината замръзва, данните ни се губят. Разбира се, процесорите включват и адекватна толерантност към грешки, а VRM схемите са прекалибрирани от производителите, но некачествените компоненти не могат да бъдат елиминирани.
