Проектирането на воден кладенец е един от основните и най-важните раздели на техническата част на проекта за изграждане на конструкция. За да се изготви правилно такъв проект, е необходимо да се разберат компонентите на тази структура и тяхното предназначение.

Ще ви разкажем за това от какво се състои кладенецът и как взаимодействат частите му.

Дизайнът на кладенеца се определя на етапа на проектиране.

Строителство на производствени кладенци

Общи разпоредби

Разположение на сондажа по отношение на скалните слоеве.

Както знаете, всяко строителство започва с проектиране и един от най-важните въпроси, на които трябва да се отговори в резултат на проектната работа, е конкретната форма, която ще приеме проектирането на артезиански кладенец.

Те разработват и усъвършенстват дизайна на бъдещата конструкция в съответствие с едни или други специфични условия на сондиране, характерни за дадена зона.

Крайната цел е да се изпълни задачата, тоест:

Постигане на проектната дълбочина на дъното, което ще позволи производството на планирания обем вода за единица време през целия предвиден живот;
Успешно отваряне на водоносния хоризонт. Това е необходимо условие за правилната работа на конструкцията, тъй като не само дебитът на кладенеца, но и качеството на произведената вода ще зависи от това колко успешно се извършва работата по отварянето и развитието на водоносния хоризонт;
Постигане на възможността за извършване на целия набор от планирани работи, включително проучване, проучване, производство и др.

Структурата на обекта ще зависи от състава и структурата на секцията.

В същото време следните фактори ще повлияят на конфигурацията и проектните параметри на всеки кладенец:

Методът на пробиване и преминаване на проблемните зони на участъка, избран в съответствие с данните от геоложкото проучване. Използваното оборудване и сложността на армировката на ствола на кладенеца с кожуси, накрайници, маслени уплътнения и други устройства ще зависят от използвания метод за разработване на скали;
Сложността и особеностите на структурата на геоложкия разрез. Важно е да се вземат предвид всички възможни усложнения, свързани с проблемните зони и характеристиките на породата в тях. Необходимо е незабавно да се избере сондажно оборудване и методи за изолиране на неизползвани продуктивни формации, както и методи за защита на рудника от срутвания, свлачища и преливания;
Целта на кладенеца. В зависимост от минерала, който се добива, структурата на конструкцията може да варира значително, включително дълбочината, диаметъра, използваните материали, оборудването и т.н. Отделна група се състои от изследователски, разузнавателни, параметрични и други специални обекти;
Метод за отваряне на водоносния хоризонт. Важен фактор, който определя устройството и конструкцията на производствената и филтърна тръба, утаител, резервоар за фугиране и много други части на кладенеца.

Важно!
Дизайнът на съоръжението трябва да отговаря на правилата и разпоредбите, приети в резолюциите на Госгортехнадзор на Руската федерация, както и на изискванията за опазване на недрата и околната среда.
Проектът на бъдещото съоръжение подлежи на задължително одобрение от регулаторните органи, на първо място - в регионалния отдел на Държавния технически надзор на Руската федерация и SES.

За интервала на продуктивната формация изборът и обосновката на дизайна се свеждат до осигуряване на най-добрите условия за приток на вода.

Тази специална част от кладенеца трябва да може да решава следните задачи:

Осигуряване и прилагане на най-добрите условия за разработване и отводняване на продуктивен (водоносен) резервоар;
Задаване на параметрите за погребване на обекта във водоносния хоризонт на скалата, което може да осигури най-продуктивното дългосрочно производство на питейна вода;
Висококачествена ефективна изолация на продуктивния слой от съседни и близки водоносни хоризонти, за да се избегне преливане и смесване на вода;
Защита на продуктивния водоносен хоризонт от вредното въздействие на фугиращата суспензия, използвана за фугиране, или цялото възможно намаляване на последиците от този ефект върху пропускливостта на резервоарната скала.

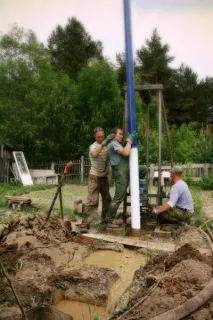

Снимката показва резултата от компетентното планиране и изпълнението на проекта.

За определяне на основните проектни параметри и необходимите мерки по време на строителството на кладенец се извършва проучване на геоложкия разрез, въз основа на резултатите от което се правят заключения относно местоположението и характеристиките на основните интервали, които трябва да бъдат изолирани с кожух.

Те могат да включват интервали от катастрофални загуби, високопластични глини, соленосните слоеве, водоносни хоризонти, рохкави скали и интервали с несъвместими условия на сондаж.

Корпус

За укрепване на сондажа се използват метални или пластмасови тръби.

Кожухът е система от тръби, която се спуска в сондаж за кладене, за да се укрепи, както и да се изолират опасни слоеве и образувания с несъвместими условия на сондаж. Това е една от основните системи за проектиране на продукция и не само добре.

По предназначение и устройство има четири основни типа корпусни струни:

Посока. Това е името на най-горната тръба, която е инсталирана предимно за защита на устието на конструкцията от ерозия и свлачища;
Диригент. Може да стартира структурата, играеща ролята на посока, или да я продължи. Използва се за защита на горните свободно течащи слоеве на участъка от срутване, изолиране на земни водоносни хоризонти, както и за инсталиране на оборудване за продухване на устието на кладенеца (ако е необходимо);
Междинен. Използва се, когато възникнат усложнения в процеса на пробиване на по-дълбоки пластове, за да се закрепят и изолират надлежащи интервали, чиито условия на пробиване са несъвместими с условията на пробиване на следващи скални слоеве. Когато преминава през подобни, здрави и стабилни слоеве, той не се използва;
Оперативен. Долната част на колоната, която служи за извличане на вода и изолиране на нежелани хоризонти.

Взаимно разположение на обсадните тръби.

При изграждането на направляваща секция може да се използва бетонно стъкло от стоманобетонни пръстени или отливка. Разрешен е и стоманен корпус с голям диаметър.

За тяхното инсталиране се пробива дупка с дълбочина 4 до 8 метра до нивото на залягане на стабилни почвени скали, които най-често служат като водоустойчиво дъно за хоризонта на подпочвените води.

В ямата се монтира тръба с необходимата дължина и диаметър, след което пространството между стените на тръбата и ямата се запълва с камък от развалини и циментов разтвор, за да се изключи възможността за преливане на горната вода и подземните води на пясъчния слой.

Устието на кладенеца е подсилено с бетонна дюза или стоманен корпус.

След това се разработва участък на дълбочина от 50 до 400 метра, следващата колона, проводник, състоящ се от завинтени стоманени тръби, е монтиран в шахта на пробития кладенец. Пръстелът също е циментиран, за да се изолират по-добре проблемните зони.

Инсталирането на проводник ви позволява да укрепите и изолирате проблемните области на разреза.

След това се прави опит за пробиване на шахтата до проектната дълбочина. Ако това не успее, сондажът опира до усложняващите се хоризонти и е необходимо да се припокриват непредвидени или непланирани продуктивни формирования, тогава в ствола на кладенеца е монтирана междинна колона.

Освен това процесът може да се повтори няколко пъти и броят на междинните колони в този случай се увеличава.

По време на пробиването може да се наложи да се монтират междинни обвивни струни.

И накрая, при достигане на целевата дълбочина на дъното, в кладенеца е инсталиран производствен колон, който е проектиран директно за извличане и извличане на изкопаеми води на повърхността.

На самото дъно, на обувката, има зона с перфорация на тръбата (филтърна колона) и циментов камък, който служи за всмукване и филтриране на вода от кладенеца от големи скални частици.

Процесът на строителство завършва с инсталирането на най-дългата - производствена - колона.

Важно!
Пръстенообразната междина на производствената струна също е циментирана с фугираща суспензия, за която в долния край на тръбата е направена циментова втулка, която предотвратява проникването на кашата в водоносния хоризонт.
При циментиране на горните тръби за тези цели се използват специални уплътнения.

Диаграмата показва метод за свързване на корпусни тръби в низ.

Свързването на тръби в колоните се извършва с помощта на резбови съединители с многопосочни резби. За свързване на колоните могат да се използват различни адаптери с конусна секция, в този случай не е необходимо използването на уплътнения.

Документация за разрешения

Пробиването на недра е регулирано от закона и съответно се контролира.

Ако решите да изградите кладенец на собствения си обект със собствените си ръце или с участието на професионална организация, ще ви е необходимо разрешение.

Може да се каже и друго: едва ли ще успеете да пробиете артезиански кладенец самостоятелно, а сондажната компания дори няма да обсъжда възможността за започване на работа при липса на разрешителни.

За да ги получите, трябва да се свържете с местната власт - геодезически център. Геоцентърът на вашия район ще разгледа възможността за сондажи и ако нямате алтернативни източници на водоснабдяване, най-вероятно ще получите предварително разрешение.

След това за вас ще се погрижат всички видове инспекционни органи, които ще проучат района и ще направят оценка на водните запаси в този водоносен хоризонт, като вземат предвид вече построените и използвани кладенци.

Ще ви е необходима информация за предстоящата работа и дейности: дизайнът и дълбочината на кладенеца, точното му местоположение на площадката, прогнозният обем изпомпвана вода и технологията на сондажа.

След вашето искане експертите провеждат поредица от проучвания и проверки.

Въз основа на информацията, която предоставяте, екип от експерти решава дали остатъчният дебит на източника е достатъчен, за да отговори на вашите нужди от вода, без да влияе неблагоприятно върху функционирането на екосистемата в региона.

Инструкцията включва също така проверка на способността ви да осигурите необходимата санитарна и техническа безопасност на територията (възможността за създаване на зона за изключване около главата на кладенеца, премахване на септични ями, канализация, ями за компост и паркинги извън тази зона).

Освен всичко друго, ще ви е необходим лиценз за използване на недра.

Проектирането на кладенци и неговото проектиране са взаимосвързани и основни етапи на подготовка за изграждане на хидравлично производствено съоръжение с голяма дълбочина (повече от 30 метра). По време на работата трябва да се вземат предвид всички нюанси на геоложкия разрез и възможната опасност от замърсяване и преливане на вода и да се разработят мерки за отстраняване на тази опасност. Видеото в тази статия ще ви помогне да разберете по-подробно темата.
