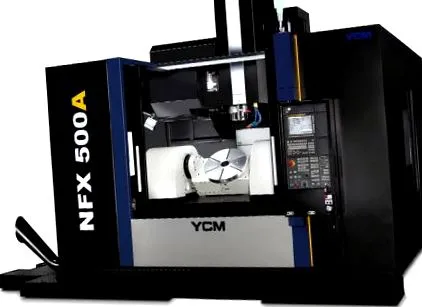

Леглото на машината и шейните са направени от отливка Meehanite. Добре обмисленият дизайн на отливката осигурява висока степен на термична стабилност и твърдост на конструкцията, което е основно условие за осигуряване на точност на обработка и използване на максимална мощност на машината. Двустенната, оребрена отливка е проектирана да бъде особено широка. На леглото на машината са създадени четири направляващи коловози за динамично балансирано, без вибрации движение на Y-шейната на въртящата се маса. Леглото на машината трябва да се регулира на 10 точки за изравняване за прецизно регулиране.

Шейните се водят в посоките X, Y и Z върху закалени, заземени ролкови линейни водачи.
Те увеличават точността на позициониране на машината, като придвижват сферичните винтове на трите линейни вала.

Максималният размер на детайла, който може да се хване, е Ø600x350 мм. Натоварването от 500 кг маса се поема от 6 ролкови чехли в посока X.

Шпиндел със самостоятелно проектиран дизайн IDD-PLUS, смазан с маслено-въздушен керамичен лагер.
Керамичните лагери осигуряват на шпиндела с особено висока твърдост и дългосрочна точност на работа, минимизират топлинната деформация, ниско инерционно тегло, водят до по-твърда кинематика на шпиндела.
