По време на последващата обработка на отпадъчните води върху пясъчни филтри, барабанните екрани, монтирани пред гранулираните филтри, се използват като спомагателно устройство за отделяне на големи примеси. Барабанните екрани и микрофилтрите имат подобен дизайн и са комбинирани в един общ тип устройства, наречени барабанни мрежести филтри. [c.14]

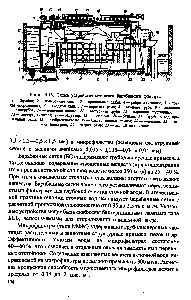

Мрежестите барабанни филтри (вж. Фиг. 1.14) са предназначени за предварителна обработка на повърхностните води, както и за механична обработка и последваща обработка на градските отпадъчни води. в зависимост от необходимата степен на почистване и условия на употреба, те могат да бъдат оборудвани с мрежеста кърпа с клетки с различни размери и допълнително оборудвани с бактерицидни лампи. Поради различния размер на окото на мрежестата тъкан, мрежестите барабанни филтри обикновено се подразделят на микрофилтри и барабанни екрани с индексите MFM и BSM - микрофилтри и барабанни екрани, модернизирани MFB и BSB - същото, с допълнително оборудване с бактерицидни лампи за облъчване на повърхността на барабана. [c.26]
Процесът на по-пълно избистряне на отпадъчните води се осъществява чрез филтриране. чрез мрежести барабанни филтри и микрофилтри, чрез високоефективни филтри под налягане и филтри с плаващо натоварване - полиуретанова пяна или експандиран полистирол. Предимството на тези процеси се крие във възможността за тяхното приложение без добавяне на химически реагенти. [в.36]
Основното оборудване на филтриращите станции са мрежести барабанни филтри и филтри с гранулирано натоварване, които са предназначени за отстраняване на суспендирани твърди частици от пречистената отпадъчна вода. И двата вида филтриращи устройства са неравномерни по отношение на ефективността на пречистването на водата. Барабанните филтри не позволяват дълбоко пречистване на водата, поради което те обикновено се използват като спомагателно оборудване, монтирано пред гранулирани филтри за отделяне на големи примеси. Филтрите с гранулирано натоварване, осигуряващи висока степен на отстраняване на суспендираните твърди частици от водата, могат да работят както самостоятелно, така и заедно с микрофилтри. [c.238]

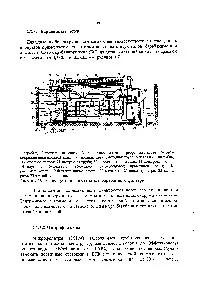

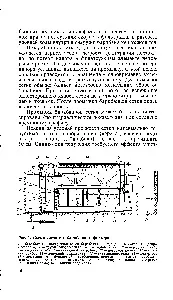

Схематична диаграма на мрежест барабанен филтър е показана на фиг. 4.16. Филтрите обикновено се подразделят на барабанни екрани (оборудвани с филтърна мрежа с големи отвори [c.105]
Дизайнът на тези агрегати се основава на модернизираните мрежести барабанни филтри, разработени за пречистване на повърхностни води. При модернизирането на оборудването бяха взети предвид недостатъците на първите вътрешни дизайни на мрежести барабанни устройства. За разлика от старите, в новите устройства барабанът е направен без междинни опори на общ вал от едно парче, което е увеличило неговата твърдост, осигурена е възможността за разглобяване на барабана в надлъжна посока, някои от крепежните елементи, устройство за промиване и редица други елементи са осигурени от неръждаеми материали;. [c.15]
В мрежестите барабанни филтри се използват специални дюзи за измиване, които позволяват да се получи плоска струя с висока енергия при относително ниска консумация на вода за миене. [c.18]
За да се избегне разкъсване на мрежите поради прекомерен спад на налягането на водата върху тях, нивото на водата в камерата с мрежест барабанен филтър трябва да се стабилизира. Това се постига чрез преливна стена, обикновено монтирана в края на камерата. За възможността за използване на преливната стена, както и за измерване на потока вода, преминаващ през барабанния филтър, горната му част е направена под формата на улей с тънка стена. [в.20]
