Тестер за транзистори Markus, Практическа електроника

Видове тествани елементи:

Когато измерва съпротивлението или капацитета, устройството не осигурява висока точност
Описание на допълнителните измервателни параметри:
- H21e (текущо усилване) - обхват до 10000
- (1-2-3) - редът на свързаните щифтове на елементите
- Наличие на защитни елементи - диод - "Диоден символ"
- напрежение напред - Uf [mV]
- Отварящо напрежение (за MOSFET) - Vt [mV]
- Капацитет на порта (за MOSFET) - C = [nF]

Автор на устройството е Маркус, но по-нататъшното развитие е продължено от Карл Хайнц.

Е, какво да кажем, транзисторите и диодите също определят капацитета на кондензаторите, за електролити и ESR показва. Все още не мога да кажа нищо за точността на измерванията, все още няма време да повярвам на показанията. Тестерът не беше много удобен за използване.

Недостатъци при използване:

  1. При всяко измерване първо трябва да прикрепите детайла към контактната подложка и след това да натиснете бутона „Тест“ и времето да премине от момента на включване до измерването не е толкова кратко.
  2. Ако тестваният компонент е изгорял с късо съединение и на трите крака, тогава в този случай тестерът ще влезе в режим на самопроверка.
  3. Няма подсветка на индикатора. Подозирам, че най-десните два щифта на индикаторната платка просто не са запоени. Между другото, те са маркирани като "А" и "К".
  4. Светодиодът, показващ, че устройството е включено, е много ярък.
  5. Старата програма е зашита в тестера, на специализирани форуми има по-скорошни, които по-удобно показват пиноут на компонента по крака.
  6. Два терминала не са ясни какво, проводникът не може да бъде затегнат в тях. Само щифтове.
forums showpost

А ето и самата дъска, маркировките на Мега бяха остъргани.

практическа

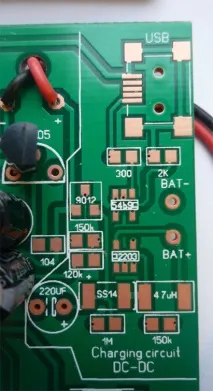

И ето незапоената част на дъската. Оказа се схема на модула, която осигурява на тестера литиева батерия.

практическа

практическа

Тестерична верига на транзистора

forums showpost

Моля, обърнете внимание, че пиноутът на микроконтролера ATMega е даден за пакета DIP-28! Моят тестер използва TQFP-32. И стандартният конектор за програмиране за 10 пина, а не 6, както е на диаграмата.

На снимката първият контакт на конектора е отдолу вдясно.

Как да програмирате тестера

Взех фърмуер 1.06K от тук:
http://kazus.ru/forums/showpost.php?p=595426&postcount=21
Този фърмуер също работи:
http://kazus.ru/forums/showpost.php?p=594182&postcount=1

Тестер за самопроверка на транзистора

За да разберете коя версия на фърмуера във вашия тестер, трябва да въведете транзисторния тестер в режим на самопроверка, в така наречения самотест.
И така, затваряме и трите входни клеми на тестера и стартираме тестера за измерване с бутона „Тестов бутон“. Устройството провежда всякакви тестове и след около минута иска да свърже кондензатор с капацитет над 100 nF към клеми 1 и 3. Тестовете продължават и в крайна сметка тестерът показва версията на фърмуера.
В моя случай версията на оригиналния фърмуер се оказа 1,02k.

Свеж фърмуер и най-активната дискусия тук:

И тук те продават 2бр дъски за тестера за 7 долара + разходи за доставка:
radiokot.ru/forum/viewtopic.php?f=51&t=84516

PS Ще пиша за впечатленията си за тестера 🙂

За да проверите, ще ви трябват точни резистори и кондензатори или точен инструмент, чрез който ще бъде възможно да се измерва неточно.

Тестер за транзистори с графичен индикатор

Случайно видях нов тестер в ebay "ESR Meter 12864 LCD Transistor Tester Diode Triode Capacitance led MOS/PNP/NPN".
Той се продава за $ 33 и вече по случая имаше импулс да се поръча пробен период, но спря китайският език

транзистори

Какво обещава продавачът:

  • Микроконтролер ATMega328, фърмуер 2013 с куп функции.
  • Външен кварцов резонатор на 8MHz.
  • LCD подсветка
  • Консумация 2mA в режим на готовност (както го разбирам между измерванията), 20nA в изключено състояние.
  • Мега в DIP пакет, лесна актуализация на фърмуера (както разбирам, мега е инсталиран в гнездото)
  • Захранва се от 9V батерия (отдавна би го направил от АА или литий)
