Стоманобетонни стълбове за електропроводи

Въведение

Стоманобетонни стълбове за електропроводи се използват при монтажа на въздушни електропроводи (въздушни линии и въздушни линии) в населени места и в населени места. Стоманобетонните подпори се изработват на базата на стандартни бетонни стълбове: SV 95-2V, SV 95-3V, SV110-1A, SV 110-3.5A, SV110-5A.

Стоманобетонни стълбове на електропроводи - класификация по предназначение

бетонни подпори

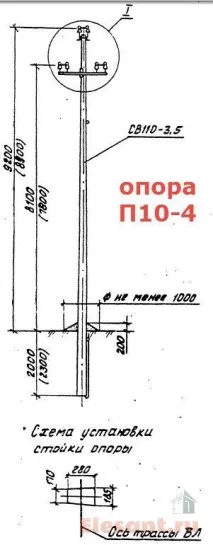

Междинни бетонни подпори необходими за поддържане на кабели и проводници. Те не са натоварени с надлъжно или ъглово напрежение. (маркировка P10-3, P10-4)

стоманобетонни
електропроводи

Анкерни бетонни подпори осигурете задържането на проводниците по време на надлъжното им опъване. Анкерните опори трябва да бъдат поставени в пресечната точка на електропроводи с железопътни линии и други естествени и инженерни бариери.

Ъглови опори са поставени на завоите на електропровода. При малки ъгли (до 30 °), където натоварването на опън не е голямо и ако няма промяна в напречното сечение на проводниците, се поставят ъглови междинни опори (UP). При големи ъгли на въртене (повече от 30 °) се поставят ъглови анкерни опори (UA). Анкерните крайни опори (A) са поставени в края на електропровода. За клонове към абонати са инсталирани опори за котва на клонове (OA).

стоманобетонни

Стоманобетонни стълбове електропроводи

Маркиране на бетонен стълб

  • Първите две букви посочват целта на опората: P (междинна) UP (ъглова междинна), UA (ъглова котва), A (котва-край), OA (опора на клона), UOA (ъглова котва на клон).
  • Втората цифра означава за коя електропроводна линия е предназначена опората: числото "10" е 10 kV електропроводна линия.
  • Третото число след тирето е стандартният размер на опората. Числото "1" е опора от 10,5 метра, базирана на колоната SV-105. Числото "2" е опора, базирана на колоната SV-110. Подробни размери в таблиците в долната част на статията.
