В предишния раздел Съвети за трикове, аз съставих резюме за вас, чрез кои канали можете да разширите познанията си за Solid Edge.
Може да сте прочели раздел в тази статия, който се отнася до Обученията за актуализиране за новите версии.
В продължение на 4 месеца миналата година консултация последва консултация и бяхме много доволни, че можем да се срещнем отново лично. Ако не искате да бъдете изоставени и е важно за вас да сте готови за деня, регистрирайте се днес, тъй като местата изтичат бързо и тази година!
Чудите се какво се е променило от по-старата версия? Отговорът можете да намерите ТУК.
1. Говорим език?
Сигурен съм, че получавате файлове, направени с друг CAD софтуер всеки ден!? Тези файлове могат да бъдат изключително досадни, поради което мисля, че е важно да изясним няколко неща по този въпрос.

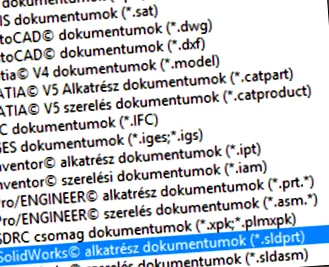

При отваряне на документи, ако те са създадени с по-известен CAD софтуер, имаме възможност да ги сканираме в естествен формат, тъй като Solid Edge ги поддържа широко.
Според нашия опит обаче повечето документи сменят ръцете си във формат STEP, STP (за съжаление).
Със сигурност четете добре за съжаление! Ако продължите, ще получите отговор на въпроса защо съм написал това.
Модел, изработен в Solid Edge
Размер на оригиналния файл Solid Edge: 821KB
Запазих тази част в STEP с помощта на командата save as. Всеки път, когато записвате в междинен формат, данните ще се губят!
Размер на файла STEP: 259KB
Сканирам този файл в Solid Edge и откривам, че историята на модела, информацията за нишките, размерите и маркировките са загубени ... Върнах почти само геометрията.
