Електрически огледала в норма Калина
Добър вечер на всички!
Ще разкажа историята си за електрическите огледала, които имах повече от шест месеца)))
Накрая стигнах до инсталирането им.

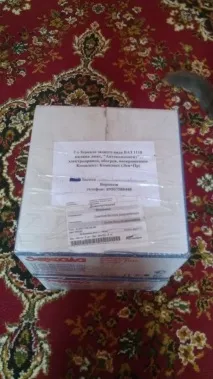

Тук бяха закупени огледала.
Имам нужда и от джойстик за настройка, взех този:
Трябва ви блок за свързване, честно казано, не знам от какво е. Трябва да се довърши с нож, можете да го видите на снимката. Казват, че кабелът от com порта е подходящ.
Ще ви трябват и: отвертка, бормашина (имах много жици, затова взех бормашина за 8, ако само огледало, тогава мисля, че 6 ще е достатъчно).
И така самият процес на инсталиране не е сложен.
Цялата трудност се крие в полагането на проводници във вратата на автомобила, за това трябва да пробиете блоковете на вратите така:
Имам терминали, но не смеех да разглобявам подложките, а инсталирането без разглобяване на подложките е много дълго и трудоемко, затова беше решено да се пробие.
Във вратата трябва да положите 5 проводника, 3 проводника за управление на огледалото на дясната врата и по 1 проводник за отопление на огледалата, "-" може да се вземе във вратата.
За отопление на огледалата взех стандартни проводници за високоговорители (имам отделни проводници за високоговорителите).
И така кабелите са положени:
Първи стъпки за свързване на самите огледала към джойстика.
За да направите това, се нуждаете от щифт на контактите на джойстика.
(Намерих разписите на откритите пространства на Рунета, от които сега дори не си спомням, но все пак много благодаря на този мил човек!)
Джойстик нагоре, вижте конектора,
1, 7, 6 - цветове на огледалото Синьо, Червено, Зелено. (лява страна)
3, 7, 8 - цветове на огледалото Синьо, Червено, Зелено. (Правилната страна)
2 - "+" 12V подсветка
4 - "+" 12V управление
5 - общо
