DBC (Direct Bonded Copper) субстрат и DPC (Direct
Покрит с мед) субстрат
DBC (Direct Bonded Copper) субстрат
От 1930 г. подложката DBC (директно свързана мед) е основният метод за взаимно свързване на електрически проводници върху изолационни основи.

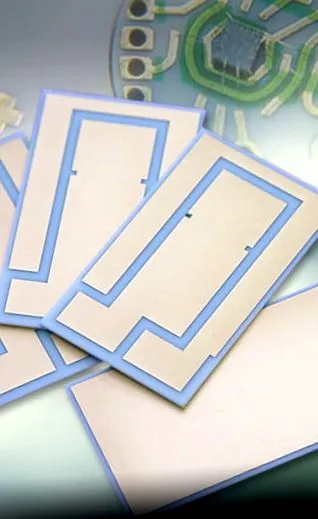

DBC (Direct Bonded Copper) субстрат
DBC означава пряко свързана мед и означава процес, при който медта и керамичният материал са директно свързани. Запоените директни медни основи се доказаха в продължение на много години като отлично решение за управление на електрическа и топлоизолация на полупроводникови модули с голяма мощност. Предимствата на DBC основите са по-високият токов капацитет, дължащ се на дебела медна метализация и близко термично разширение до силиций на медната повърхност, поради високата устойчивост на медни връзки към керамика.
Обикновено DBC има два слоя мед, които са залепени директно към алуминиев оксид (Al 2 O 3) или алуминиево-нитридна (AIN) керамична основа. DBC процесът произвежда супер тънка основа и елиминира нуждата от дебели, тежки медни основи, които са били използвани преди този процес. Тъй като базираните на DBC силови модули имат по-малко слоеве, те имат много по-ниски стойности на термично съпротивление. И тъй като коефициентът на разширение съвпада със силиция, те имат много по-добри възможности за колоездене (до 50 000 цикъла).

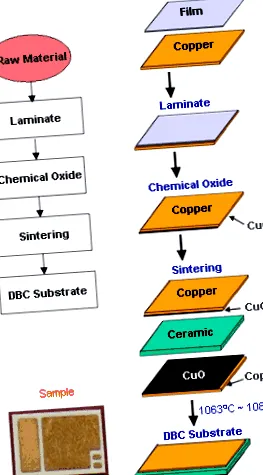

1.2 Патентно DBC процес

-
Свойства на DBC керамични основи:
- добра механична якост; механично стабилна форма, добра адхезия и устойчивост на корозия
- отлична електрическа изолация
- Много добра топлопроводимост
- Превъзходна стабилност при термично колоездене
- Термичен Коефициентът на разширение е близък до този на силиция, така че не са необходими интерфейсни слоеве
- Добро разпределение на топлината
- Може да се структурира по същия начин като печатните платки или "IMS субстратите"
- екологично чист

-
Ползи за потребителя:
- Медният слой с дебелина 0,3 мм позволява по-висок ток на зареждане при същата ширина на проводника. Ако приемем, че напречното сечение е една и съща мед, проводникът трябва да е само 12% от този на нормална печатна платка
- Отличната топлопроводимост предлага възможност за опаковане много близо до чипове. Това води до по-голяма мощност на единица обем и подобрена надеждност на системите и оборудването.
- Високото изолационно напрежение позволява използването на тънък диелектричен материал (алуминий) за подобрено разсейване на топлината за приложения с високо напрежение.
- DBC керамиката е основата на технологията „чип борд“, която е тенденцията за опаковане в бъдеще
DBC керамичните основи са основните материали за бъдещето, както за конструкцията, така и за техниките за взаимно свързване на електронни схеми. Следователно DBC се използва в ежедневната ни среда, като например:
- силови хибриди и вериги за управление на мощността
- Полупроводникови силови модули
- Сградни блокове SmartPower
- Твърди релета
- Високочестотни комутационни захранвания (SMPS)
- Електронни отоплителни устройства
- Градивни елементи за автомобилната електроника, както и за космическите технологии

-

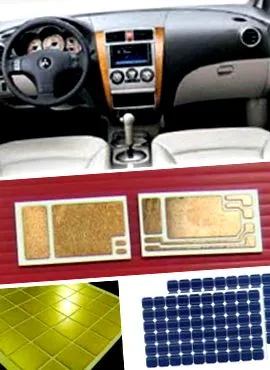

приложения
- IGBT
- Високочестотно импулсно захранване
- Автомобилна
- Авиационна и космическа индустрия
- Компонентът на слънчевите клетки
- Захранване за телекомуникации
- Лазерни системи

Новоразработените технологии за охлаждане на DBC и частично освободените свободни субстрати имат голям потенциал да разширят допълнителния обхват на DBC субстрати, както и полупроводникови модули с висока мощност в близко бъдеще.
