Димоход на котела
Притежатели на патента RU 2463519:

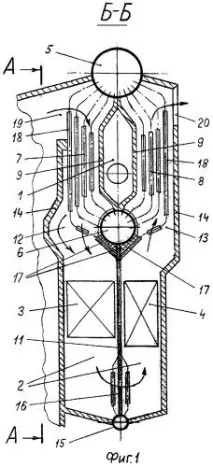

Изобретението се отнася до конструкцията на котли и може да се използва при проектирането на барабанни котли. Димоотводът на котела се състои от димоотводна секция с котелен сноп и димоходна секция с допълнителни нагревателни повърхности. Особеността на димоотвода на котела е, че димоотводната секция с допълнителни нагревателни повърхности е разположена директно под долния барабан на снопа на котела и е свързана с димоходната секция на котелния сноп чрез проходни прозорци. Проходните прозорци са разположени от двете страни на долния барабан между цилиндричната му повърхност и стените, затварящи газовия канал. Тръбите, съдържащи охлаждащата течност, образуват преграда (прегради), разделяща (разделяща) на две части участъка на газовия канал с допълнителни нагревателни повърхности. Секциите на тези тръби в областта на долната част на долния барабан образуват защитен екран. ЕФЕКТ: рационално използване при подреждането на котела на пространството под долния барабан на снопа на котела в присъствието на техническо решение за защита на долната част на долния барабан от прегряване в зоната на високи температури на газа. 1 wp f-ly, 6 кал.
Изобретението се отнася до конструкцията на котела и може да се използва при проектирането на газопроводи на барабанни котли, при които сноповете на котли се използват като нагревателни повърхности.
Въпросните снопове на котела са обемни нагревателни повърхности, състоящи се от снопове от вертикално ориентирани тръби. Горният и долният край на тези тръби влизат в контейнери, съответно наречени горни и долни барабани. Вместо долни барабани могат да се използват по-малки контейнери, наречени колектори.
Известен димоотвод с котелен сноп в барабанен котел U-образно разположение [вж. Glazer I.Sh. Енергийни технологии за производство на сулфат. Москва, "Горска индустрия", 1984, стр. 23, фиг. 7] - аналог. Конструктивно този димоотвод е разположен между горивната камера и димоотвода на конвекционния вал. Недостатъкът на този аналог е нерационалното използване на пространството между горивната камера и газовия канал на конвекционната шахта при оформлението на димоотвода на котела. Последицата от нерационалното разположение е надценяването на размерите на котела и свързаното с това преразход на материалите, използвани за неговото производство.
Известен най-близък до изобретението котел за отпадъчни газове за отпадъчни газове UKTsM-6/14 [вж. Справочник по топлотехника на предприятия за черна металургия. Том I. Москва, 1953, стр. 395, фиг. 4] - прототип. Димоотводът на котела съдържа сноп от котел, разделен на две части чрез газонепроницаеми прегради. Нагревателните газове влизат от радиационната камера първо в лявата страна на котелния лъч и слизат надолу. Освен това газовият поток преминава под долния барабан и се движи нагоре по дясната страна на снопа на котела. Секцията на газопровода под долния барабан служи и като бункер за събиране и отстраняване на пепелта. Недостатъкът на разположението на димоотвода на котела може да се дължи на прекомерно големия обем на бункера под гредата на котела, който до известна степен е причинен от решението да се прекара целият обем на отоплителните газове директно под долния барабан. Недостатъкът на тази конструкция е и липсата на техническо решение, насочено към защита на долната част на долния барабан в случай на нарушаване на целостта на облицовката. При действителна работа при висока температура на нагряващите газове и образуването на слой от ниско топлопроводими утайки върху вътрешната повърхност на долната част на барабана е възможно локално повишаване на температурата на стената на барабана, което намалява якостта характеристики на метала.
