Ремонт на гъсеници на T-170 B-170 ChTZ
Премахване на гъсеница T-170
Внимание: когато отвивате щепсел 2 (вижте фиг. 295) на опъващия механизъм, не проверявайте визуално отделянето на мазнина от отвора и не развийте напълно щепсела. Гресът е под високо налягане в кухината на цилиндъра.
Заключващият щифт 2 (фиг. 272) на коловоза има конусни ограничители от двете страни. Поставете трактора със заключващия щифт пред и малко под оста на празен ход. Разхлабете напрежението на релсата, като развиете щепсела 2 (вижте фиг. 295) на опъващия механизъм с 3,4 оборота. Извадете две обувки от връзките, свързани чрез заключващия щифт (вижте фиг. 272). Извадете щепселите 1 от отворите на конусните ограничители на заключващия щифт.
Почистете 1 отвора с резба в запушалки (фиг. 273).

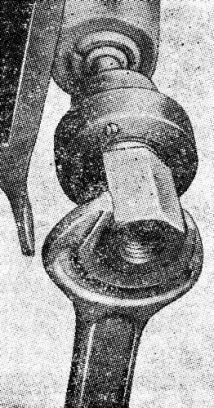

Натиснете конусните запушалки от заключващия щифт с помощта на специален издърпващ механизъм (фиг. 274 и 275) и извадете заключващия щифт от връзките на коловоза. Премествайки бавно трактора назад, разстелете коловоза на земята, без да се движите от него. Премахнете шайбите от главните връзки.
В това положение ремонтирайте коловоза, заменете щифтовете, втулките и връзките. Когато сменяте гъсеница, поставете нова или ремонтирана близо до нея и задвижете трактора върху нея.
Ако има налично подемно оборудване, отстранете коловоза под трактора за ремонт и подмяна. Ремонтирайте и подменяйте коловоза само ако тракторът е в изправност.
Демонтаж на гъсеница Т-170
Използвайте специална хидравлична преса, за да разглобите коловоза, тъй като щифтовете и втулките се притискат към връзките със сила 500 kN (50 tf).
Не разглобявайте следите на ръка, тъй като те неминуемо ще се повредят при избиване на пръстите с чук. Повторно натиснете втулките и релсовите щифтове само в сервиз с хидравлична преса със сила най-малко 500 kN (50 tf). Поставете пистата с обувките нагоре. Извадете болтовете и гайките и свалете обувките.
Инсталирайте пистата на пресовото устройство (фиг. 276, а). Натиснете щифта 2, съседен на заключващата втулка 4. Натиснете заключващата втулка 4 (фиг. 276, b) заедно с връзката 1 и отстранете връзката 3. Инсталирайте връзката 1 (фиг. 276, в) с заключваща втулка 4 под пресата и натиснете заключващата втулка 4. По същия начин разкачете останалите двойки връзки. Допустима височина на връзката с износване на бягащата пътека 117,5 мм. Максимална височина 110,0 мм. Допустими стружки в краищата на обувката с площ не повече от 2000 mm².
Сглобяване на писти Т-170
Инсталирайте лявата 1 (фиг. 277, а) и отдясно 2 връзки на приспособлението за преса и Между тях поставете втулката 3. Натиснете връзките върху втулката. Краищата на втулките трябва да изпъкват A = (13,5 ± 0,1) mm. Поставете щифт 4 (фиг. 277, b) в втулката. Прикрепете връзките отляво 1 и отдясно 2 към краищата на щифта и поставете между тях следващата втулка 3. Натиснете двете връзки върху щифта и втулката с двупрътна преса (Фиг. 277, в). Съберете следните двойки връзки по същия начин. Когато сглобявате тридесет и осмата последна двойка, инсталирайте затварящата втулка, която е с 27 мм по-къса от останалите.Краищата на затварящата втулка не трябва да излизат над равнината на връзката. Поставете 38 обувки върху връзките и закрепете всяка обувка с четири болта и гайки. Моментът на затягане на болтовете е 500.550 Nm (50.55 kgf-m). Ако отворите в връзките и обувките за болтовете не съвпадат, завъртете отворите с диаметър 20,4 ± 0,28 mm.
